630吨液压机电机功率怎么算？

2020-11-26 09:37

如果您正在寻找相关产品或有其他任何问题，可随时拨打我公司销售热线，或点击下方按钮在线咨询报价！

全国统一销售热线：18306370979

专家咨询获取报价

18306370979 在线交谈

具体情况得看630吨液压机液压系统结构，用什么液压元件，如果是定量泵的话那肯定要按工进的时候算，按泵的流量（等于排量乘以转速）乘以工进时系统压力乘以效率算，变量泵要计算各个工况的功率然后选大者，一般是工进时功耗大的，我们自己计算并比较下吧。

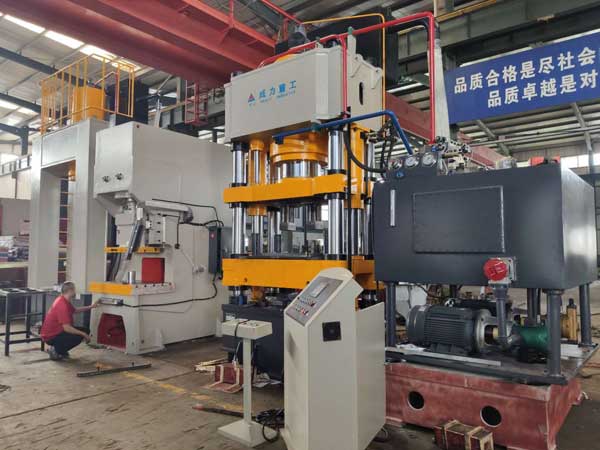

图片仅供参考，详情请咨询18306370979（微信同号）

工作时总功率

P(Kw)=液压机公称力(tf)*压制速度的小值(mm/s)/100/总效率

η(取0.8-0.9)。

计算示例：液压机公称力=500tf，压制速度=15-25mm/s。

工作时总功率P=500*15/100/0.85=88Kw

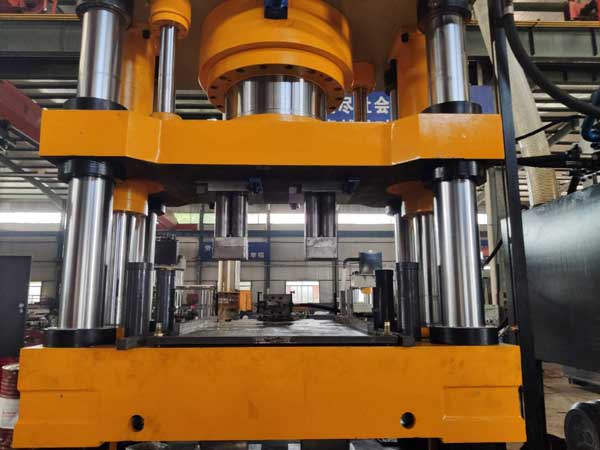

图片仅供参考，详情请咨询18306370979（微信同号）

回程时总功率

1、回程力需要的功率P1=滑块及活塞杆重量(tf)*回程速度(mm/s)/100

2、阀及管路损失功率P2=压力损失(~1.5-2.5Mpa)*流量(l/min)/60

(每个阀损失约0.3-0.4Mpa，管路及阀块通道损失约0.6-1Mpa)。

3、摩擦力损失P3=摩擦力(~0.5-10tf)*回程速度(mm/s)/100(大台面框架取5-10tf，小台面框架取2-5tf,四柱取0.5-6吨)。

4、油泵的效率η=~0.88。

回程时总功率P=(P1+P2+P3)/η。

计算示例：滑块及活塞杆重量=35tf，回程速度300mm/s,回程流量900l/min，结构为大台面框架的液压机。假设：回程时阀及管路的压力损失为2MPa,回程摩擦力为7tf。

P1=35*300/100=105kW

P2=2*900/60=30kW

P3=7*300/100=21kW

回程时总功率P=(105+30+21)/0.88=177kW
