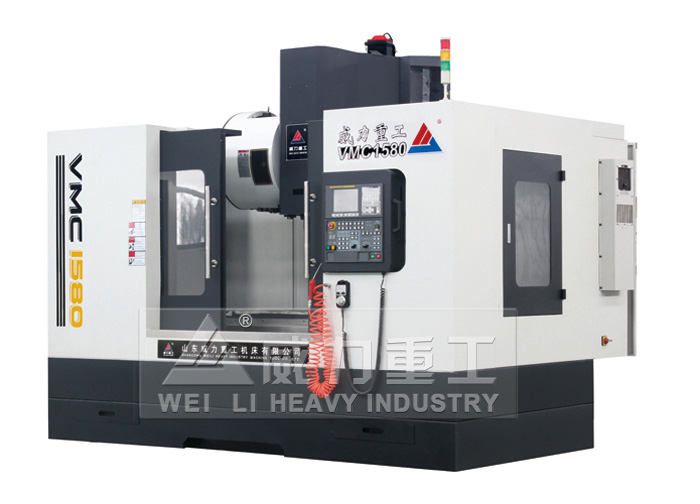

VMC1580立式加工中心_山东威力重工官方网站

VMC850立式加工中心

主要结构及特点

★ 主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。 ★ 机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，金相组织稳定，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过喷砂回火震动实效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障；

★ A字形跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好。 ★ 高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。 ★ X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK轴承与高精密进口锁紧。 ★ X/Y/Z三向导轨采用硬轨道设计，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。Y向导轨为四轨道设计（含辅助导轨）大大增加了机床的刚性与强度。

机床用途：立式加工中心可用于航天航空，汽车零件，机械加工及模具制造领域，适应于中、小型零件的高精度与高效率的加工和钻、铣、攻、镗的自动化加工。

标准配置：
●FANUC OI-Mate MD 数控系统 ●三轴导轨防护系统
●台湾圆盘式刀库BT50 24把 ● 间隙式润滑系统
●BT50型台湾精密主轴单元8000rpm ●冷却液系统
●X、Y、Z硬轨 ●气动系统
●三轴台湾产精密丝杠副 ●手动排屑系统

主要技术参数	Specifications	Units	VMC1270	VMC1270L2	VMC1370	VMC1580
X/Y/Z轴行程	X/Y/Z axis stroke	mm	1200x700x600	1200x700x700	1300x700x650	1500x800x700
主轴端面至工作台	The spindle end face to the workbench	mm	150-750	140-840	140-790	170-870
主轴中心至立柱导轨	Spindle center to guide the post	mm	785	700	785	810
X/Y/Z轴快速移动	X/Y/Z axis moving fast	mm/min	15x15x12	20x20x15	15x15x12	15x15x12
切削进给	A cutting feed	mm/min	1-5000	1-10000	1-5000	1-5000
工作台面积	Table size	mm	700x13600	610x1300	710x1400	1700x800
最大承重	The largest bearing	Kg	1000	800	1000	1500
T型槽	T slot	mm	5-18-152.5	5-18-100	5-22-120	5-22-135
主轴转速	Spindle speed	rpm	8000	8000	6000	6000
主轴直径	The spindle diameter	mm	100	100	100	100
主轴锥孔	The spindle taper hole		BT50	BT40	BT50	BT50
主轴拉钉	Main shaft rivet		MAS-P50T-1	MAS-P40T-1	MAS-P50T-1	MAS-P50T-1
主轴拉刀力	The spindle broach force	KN	18	8	8	8
主电机功率	Main shafe rivet	KW	11/15	11/15	11/15	11/15
刀库类型	Knife library type		圆盘式 DIsc type	圆盘式 DIsc typ	圆盘式 DIsc typ	圆盘式 DIsc typ
刀库刀位	Library knife a		24	24	24	24
最大刀具直径	The largest diameter cutter	mm	127/200	80/130	127/200	127/200
最大刀具长度	The biggest tool length	mm	300	300	300	300
最大刀具重量	Maximum tool weight	Kg	15	6	15	15
机床外形尺寸(长x宽x高)	Machine tool appearance size(length x width x herght)	mm	3560x2125x2800	-	3700x2950x2970	3569x4100x3055
机床净重	Machine net weight	Kg	11000	11000	12000	15000
