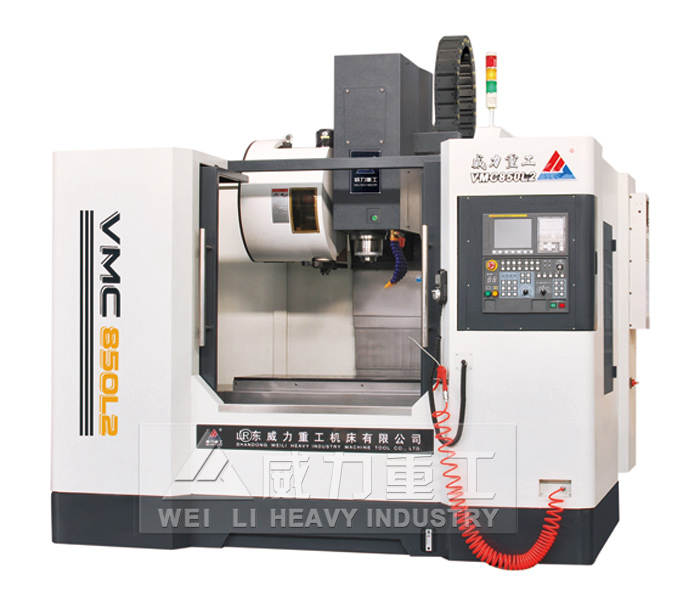

VMC850/850L2/850L3立式加工中心_山东威力重工官方网站

VMC850立式加工中心主要结构特点：
★高刚性：采用床身式加工中心结构，机床由底座、滑座、工作台、立柱、主轴箱组成；主要基础件均经有限元结构分析，结构合理，刚性大。
★★机床采用台湾进口的高速高精高刚性主轴单元，主轴材质选用高性能合金刚，选用NSK主轴专用的P4级高速精密轴承，并使用NSK指定高速润滑脂，主轴转速达8000rpm，主轴径向跳动小于0.005/300。主轴可实现中心出水或主轴鼻端出水的冷却方式，主轴配置中心出气功能，可吹掉刀柄锥部粘有的切屑等杂物，保护主轴及刀柄的寿命。
★★X、Y、Z方向进给采用C3级双螺母预加载荷之精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度。

主要技术参数	Specifications	Units	VMC850	VMC850L2
X/Y/Z轴行程	X/Y/Z axis stroke	mm	850x500x550	850x500x550
主轴端面至工作台	The spindle end face to the workbench	mm	110-610	110-610
主轴中心至立柱导轨	Spindle center to guide the post	mm	560	560
X/Y/Z轴快速移动	X/Y/Z axis moving fast	mm/min	18x18x18	20x20x18
切削进给	A cutting feed	mm/min	1-5000	1-5000
工作台面积	Table size	mm	500x1050	500x1050
最大承重	The largest bearing	Kg	600	450
T型槽	T slot	mm	5x18x90	5x18x90
主轴转速	Spindle speed	rpm	8000	8000
主轴直径	The spindle diameter	mm	70	70
主轴锥孔	The spindle taper hole		BT40	BT40
主轴拉钉	Main shaft rivet		MAS-P40T-1	MAS-P40T-1
主轴拉刀力	The spindle broach force	KN	8	8
主电机功率	Main shafe rivet	KW	7.5/11	7.5/11
刀库类型	Knife library type		斗笠式 Hat type	斗笠式 Hat type
刀库刀位	Library knife a		16	16
最大刀具直径	The largest diameter cutter	mm	80/130	80/130
最大刀具长度	The biggest tool length	mm	300	300
最大刀具重量	Maximum tool weight	Kg	6	6
机床外形尺寸(长x宽x高)	Machine tool appearance size(length x width x herght)	mm	2700x2150x2700	2700x2150x2700
机床净重	Machine net weight	Kg	5700	5700
