双动薄板拉伸液压机机身采用预紧拉杆组合框架结构，滑块采用导轨导向。油缸均采用柱塞油缸，便于更换密封圈。带有移动工作台，设有液压垫，并有足够的顶杆孔，因此也可做反拉伸使用。

双动薄板拉伸液压机用途：主要用于板材的深拉伸工艺，例如制造各种容器及汽车大型的覆盖件等，双动拉伸液压机的主要结构特点是有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，拉伸动梁和压边动梁可一起快速下降，接近工件时改为慢速下降，当压边动梁压住工件四周时，压边动梁不在下降而变为保压状态。此时，拉伸动梁继续下行进行拉伸。拉伸工艺完成后，拉伸动梁可实现保压延时、卸压和快速回程，压边动梁相应也卸压和快速回程，然后液压垫和顶杆将工件顶出、拉伸液压机出来设置液压垫。

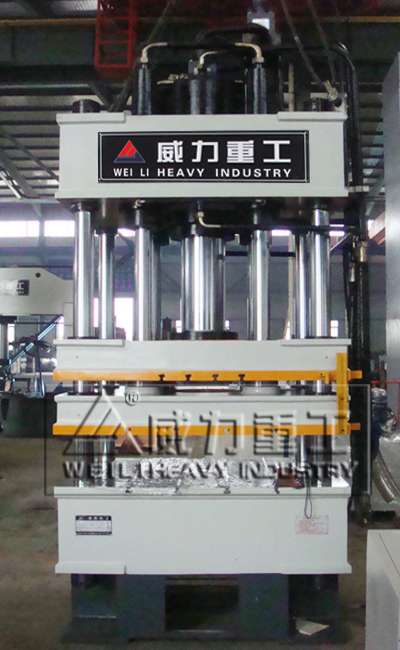

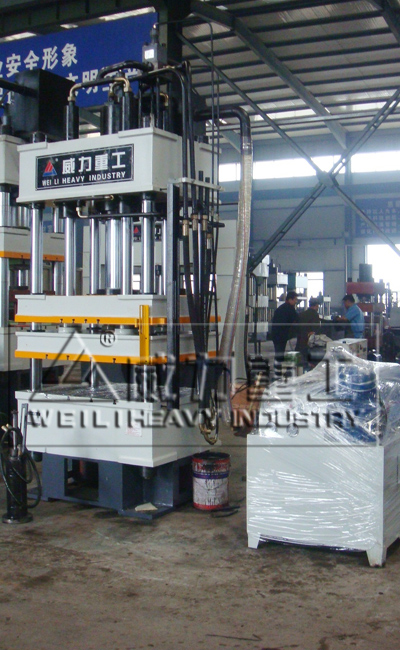

200吨双动薄板拉伸液压机

双动薄板拉伸液压机的性能特点

　　★ 计算机优化结构设计，四柱式结构简单、经济、实用；框架式结构刚性好、精度高、抗偏载能力强。

　　★ 液压控制采用插装式基础系统，动作可靠，使用寿命长，液压冲击小，减少了连续管路与泄露点。

　　★ 采用进口PLc控制的电气系统结构紧凑，工作灵敏，可靠，柔性好；继电器控制系统工作可靠，动作直观，维修方便。

　　★ 通过操作面板选择不仅可实现定程、定压两种成形式艺，而且可实现有垫、无垫、顶出三种工艺工作循环。

技术参数	型号	单位	100/150T	160/250T	200/315T	400/650T	500/800T	630/1000T
公称力		KN	1500	2500	3150	6500	8000	1000
拉伸滑块拉伸力		KN	1000	1600	2000	4000	5000	6300
压边滑块压边机		KN	125x4=500	225x4=900	288x4=1152	630x4=2520	800x4=3200	1000x4=4000
顶出缸顶出力		KN	190	280	400	630	1000	1250
拉伸滑块回程力		KN	165	210	240	500	900	850
压边滑块回程力		KN	29x4=116	41x4=164	66x4=264	134x4=536	150x4=600	240x4=960
液体最大工作压力		Mpa	25	25	25	25	25	25
压边滑块中心孔尺寸		mm	Φ350	Φ450	Φ550	800x800	1400x800	1600x1000
拉伸滑块最大开启高度		mm	900	1100	1250	1500	1600	1800
压边滑块最大开启高度		mm	650	800	900	1050	1100	1250
拉伸滑块最大行程		mm	500	560	710	800	800	900
压边滑块最大行程		mm	500	560	710	800	800	900
顶出缸行程		mm	200	200	250	350	350	400
拉伸滑块有效尺寸	左右x前后	mm	800x800	1120x1000	1200x1200	1600x1600	2200x1600	2500x1800
压边滑块有效尺寸	左右x前后	mm	800x800	1120x1000	1200x1200	1600x1600	2200x1600	2500x1800
拉伸滑块速度	空程下行	mm/s	80	100	120	120	130	150
	工作	mm/s	8-20	8-20	8-20	5-12	7-15	7-15
	回程	mm/s	120	140	150	85	80	105
压边滑块速度	空程下行	mm/s	70	80	90	100	110	130
	工作	mm/s	16-40	15-35	15-35	8-20	9-23	9-23
	回程	mm/s	170	170	135	90	120	95
工作台有效尺寸	左右x前后	mm	800x800	1120x1000	1200x1200	1600x1600	2200x1600	2500x1800
机器外形尺寸	左右x前后	mm	2700x1400x3300	3200x1500x3900	3600x1700x4300	4100x1800x4800	4800x2000x5200	5300x2200x5700
电机功率		Kw	2x5.5	2x7.5	2x15	2x15	2x22	2x30
