钻铣床是集合钻、铣、镗、磨于一体的机床设备，应用于中小型零件加工。钻铣床工作台可纵、横向移动，主轴垂直布置，通常为台式、机头可上下升降。

钻铣床外形具有钻、铣、镗、磨、攻丝等多种切削功能机床。主轴箱可垂直平面内左右回转90°，部分机型工作台可在水平面内左右回转45°，多数机型工作台可纵向自动走刀。

●本机床结构先进、合理，操作轻便灵活，维护方便。

●本机床上的加工的工件，一般都能达到IT8级精度和粗糙度的要求。

●本机床工作台的纵、横和垂直各方向可手动进给，工作台亦可作正反两个方向的纵向和横向自动进给，并没有限位停止的安全保护装置。

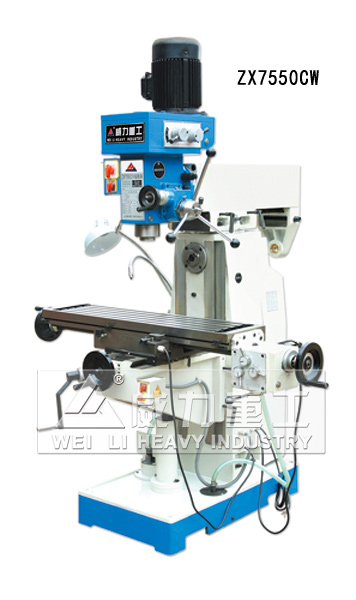

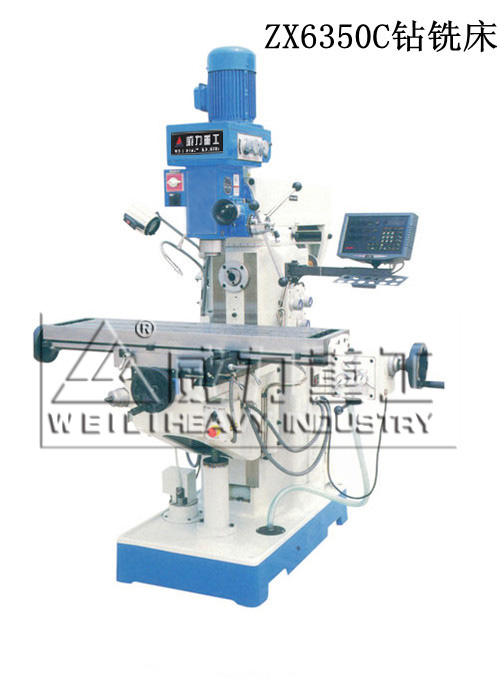

主要技术参数	Specifications	ZX7550CW	ZX6350C
钻孔最大直径	Max.drilling diameter	50	50
端铣最大宽度	End milling maximum width	100	100
立铣最大直径	Vertical milling maximum diameter	25	25
镗孔最大直径	Bore diameter of the largest	120	120
最大攻丝直径	The biggest tapping distance	M16	M16
主轴端面至工作台距离	Spindle end to table distance	90-490	80-480
主轴转速范围(r.p.m)	Spindle speed range	115-1750（立）60-1350(卧)	40-1400（立）40-1300(卧)
主轴行程(mm)	Spindle strlke	120	120
工作台尺寸(mm)	Table size	1000x240	1200x280
工作台行程(mm)	Table travel	500x230	700x260x430
外形尺寸(mm)	Outlook size	1380x1100x2080	1600x1300x2200
电动机功率(Kw)	Motor power	0.85/1.56(立) 1.5(卧)	1.5/2.2(立) 2.2(卧)
净重(Kg)	Net weight	850/1000	1270/1360

以上参数只做参考

用途

适用于各种中小型零件加工，特别是有色金属材料；塑料；尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。钻铣床是一种中小型通用金属切削机床，即能卧铣，又能立铣。它适用于钻、扩、铰、镗、孔加工；如用圆片铣床、角度铣刀、形成铣刀及端面铣刀，能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后，可作为多方向的铣削工作。在装上附件分度头后，可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广泛，故适合一般修理与工具车间；单件或小批生产车间使用为宜。

本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成。

床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，长刀杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。
