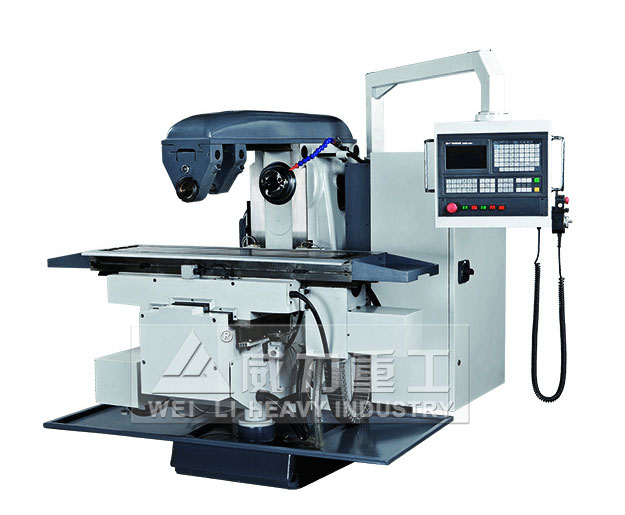

万能升降台铣床(万能铣床、卧式铣床)
万能升降台铣床(万能铣床、卧式铣床)

万能升降台铣床(万能铣床、卧式铣床)热销

【产品描述】:万能升降台铣床 是一种通用 金属切削机床 。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具,适用于加工各种零部件的平面、斜面、沟槽、孔等,是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。 卧式铣床 质量稳定,操作方便,性能可靠。卧式铣床可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面

24小时免费服务热线

0632-5863817


        万能升降台铣床是一种通用金属切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具,适用于加工各种零部件的平面、斜面、沟槽、孔等,是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。

         卧式铣床质量稳定,操作方便,性能可靠。卧式铣床可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件,可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件,配置万能铣头、圆工作台、分度头等铣床附件,采用镗刀杆后亦可对中、小零件进行孔加工。加装立铣头,可用立铣刀进行切削加工,(立铣头为特殊附件) 可进一步扩大机床使用范围。本机床适用于各种机械加工工业。



主要技术参数 Units XK6132 X6132 XK6140 X6140
工作台面尺寸 mm 1325x320 1325x320 1700x400 1700x400
X轴行程 mm 900 700/600 920 900/880
Y轴行程 mm 290 255/240 350 315/300
Z轴行程 mm 350 320/300 450 350/320
工作台T型槽 mm 3-18-80 3-18-70 3-18-90 3-18-90
工作台最大回转角度 ° ±45 ±45 ±45 ±45
主轴转速 r.p.m 30-1500(18级) 30-1500(18级) 30-1500(18级) 30-1500(18级)
主轴孔锥度 mm ISO 50(7:24) ISO 50(7:24) ISO 50(7:24) ISO 50(7:24)
主轴孔径 mm - 29 - 29
主轴中心至工作台面距离 mm 20-370 30-350 30-410 30-380
主电机功率 Kw 7.5 7.5 11 11
进给电机功率 Kw - 1.5 - 3
进给电机转速 r.p.m - 1400 - 1430
纵横向进给电机扭矩(X、Y) N.m 12 - 12 -
垂向进给电机扭矩 N.m 22 - 22 -
工作台机动进给(纵向/横向/垂向) mm 无级(in finte) - 无级(in finte) -
机床重量 Kg 3000 2650/2950 3850 3800
机床外形尺寸 mm 2300x1900x2300 2294x1770x1610 2400x2200x2400 2556x2159x1770

结构
1.床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。

2.横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。

3.主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。

4.纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。

5.横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。

6.转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45°),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。

7.升降台 升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。

8.底座底座用以支承床身和升降台,内盛切削液。
卧式铣床的优点如下:

1、机床刚性好,能承载重负荷切削。

2、卧式铣床的主轴电机功率高,变速范围广,充分发挥刀具效能,高速切削。

3、易磨损铸件采用钒钛耐磨铸铁,重要部位采用优质合金钢,稳定耐用。

4、机床有完善的润滑系统。

5、卧式铣床可以根据用户需求可配置数显装置该产品操作方便,性能可靠。可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。
