立式钻床
立式钻床

立式钻床热销

【产品描述】:立式钻床 主轴竖直布置且中心位置固定的钻床,简称立钻。常用于 机械制造和修配工厂加工中、小型工件的孔。 立式钻床加工前,须先调整工件在工作台上的位置,使被加工孔中心线对准刀具轴线。加工时,工件固定不动,主轴在套筒中旋转并与套筒一起作轴向进给。工作台和主轴箱可沿立柱导轨调整位置,以适应不同高度的工件。 立式钻床作为钻床的一种,也是比较常见的

24小时免费服务热线

0632-5863817

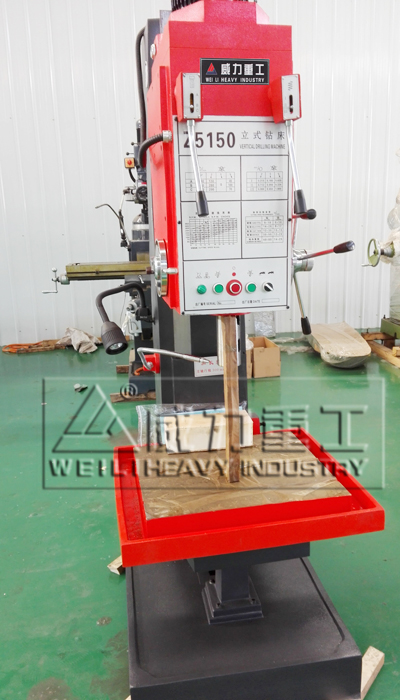

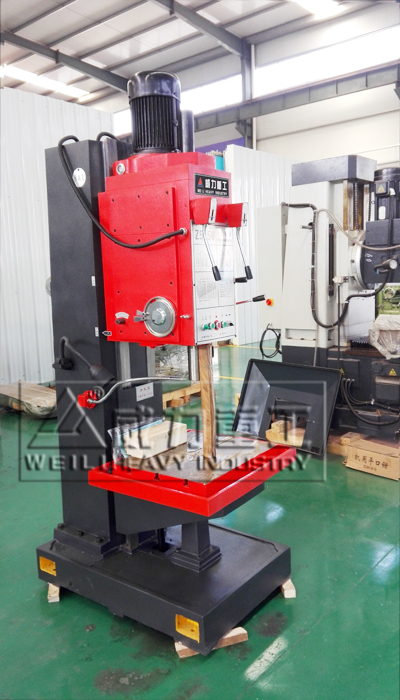

立式钻床主轴竖直布置且中心位置固定的钻床,简称立钻。常用于机械制造和修配工厂加工中、小型工件的孔。

立式钻床加工前,须先调整工件在工作台上的位置,使被加工孔中心线对准刀具轴线。加工时,工件固定不动,主轴在套筒中旋转并与套筒一起作轴向进给。工作台和主轴箱可沿立柱导轨调整位置,以适应不同高度的工件。
立式钻床作为钻床的一种,也是比较常见的金属切削机床,有着应用广泛,精度高的特点。适合于批量加工。
特点
1、可实现立、卧铣两种加工功能。
2、立式主轴套筒具有手动和微动两种进给。
3、工作台导轨副超音频淬火后磨削。
4、工作台分三种机动进给方式:A型为三向;C型为单向;D型为两向。





主要技术参数 Z5125A Z5132A Z5140A Z5150A Z5163C
钻孔最大直径mm 25 32 40 50 63
主轴最大进给抗力N 9000 9000 16000 16000 30000
主轴最大扭矩N.m 160 160 350 380 800
主电机功率Kw 2.2 2.2 3 3 5.5
主锥孔锥度NO 3 4 4 5 5
主轴转速r.p.m 50-2000(9级) 50-2000(9级) 31.5-1400(12级) 31.5-1400(12级) 20-570(9级)
主轴每转进给量 0.056-1.80(9级) 0.056-1.80(9级) 0.056-1.80(9级) 0.056-1.80(9级) 0.11-0.78(6级)
主轴行程mm 200 200 250 250 250
主轴箱行程mm 200 200 200 200 250
主轴跨距mm 280 280 335 335 375
工作台行程(手动)mm 310 310 300 300 300
主轴断面至工作台距离mm 710 710 750 750 50-850
工作台尺寸mm 400x500 400x550 480x560 480x560 650x550
机床重量Kg 950/1400 950/1400 1250/1890 1250/1890 2500/2800
外形尺寸mm 96x80x229 96x80x229 109x90x253 109x90x253 986x147x280
包装箱尺寸mm 1300x1080x2420 1300x1080x2420 1410x1140x2620 1410x1140x2620 1710x1130x2920
