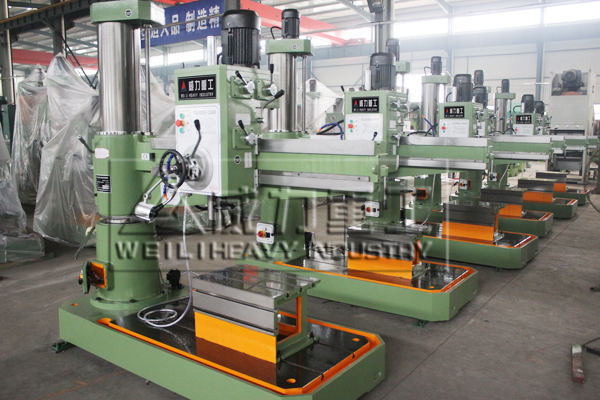

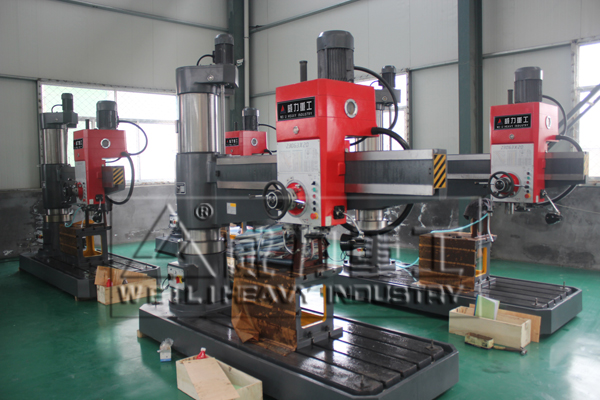

液压摇臂钻是摇臂钻种类里面的一种，是一种孔加工设备，适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。而且操作方便灵巧，适用范围大。

液压摇臂钻结构

内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

液压摇臂钻主要特点：

1．采用液压预选变速机构，可节省辅助时间

2．主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄控制，操纵轻便

3．主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠

4．摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命

5．主轴箱的移动除手动外，还能机动

6．有完善的安全保护装置和外柱防护及自动润滑装置

机械摇臂钻床主要特点：

1，双速电机

2，单手柄变速

3，联锁夹紧

4，机械电气双重保险

5，开门断电，急停按钮

主要技术参数	Z3050x16	Z3063x20A	Z3080x25A
钻孔最大直径	50	63	80
主轴端面至工作台距离(mm)	320-1220	220-1300	350-1570
主轴中心至立柱母线距离	350-1600	430-1900	480-2500
主轴行程(mm)	300	400	400
主轴锥孔(莫氏)	5	5	6
主轴转速范围(r.p.m)	16	16-1600	16-1600
主轴转速级数	0.04-3.2	16	16
主轴进给量范围(r.p.m)	0.04-3.2	0.04-3.2	0.04-3.2
摇臂回转角度(°)	360	±90	±90
主电机功率(KW)	4	5.5	7.5
升降电机功率(KW)	1.5	1.5	1.5
机床重量	3500	6500	约9500
外形尺寸	2500x1060x2800	3000x1250x3300	3500x1450x3300
