液压剪板机是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。

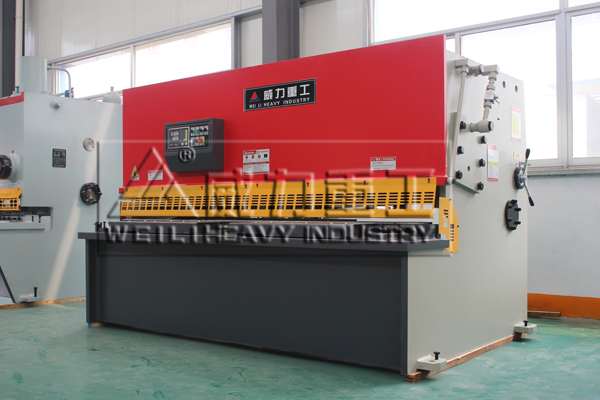

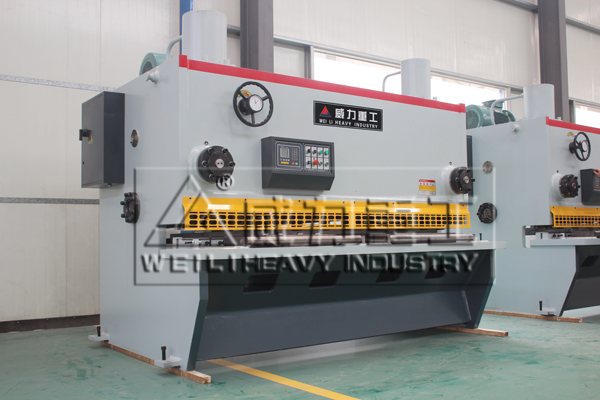

液压剪板机分为：液压摆式剪板机和液压闸式剪板机。

型号	名称	可剪板厚 mm	可剪板宽 mm	材料强度 KN/cm	剪切角 (°)	后挡料最大距离 mm	行程次数 min	立柱间距 mm	主电机功率 Kw	外形尺寸 mm
4-2500		4	2500	450	1°30′	20-500	18	2700	5.5	3120x1450x1500
4-3200		4	3200	450	1°30′	20-550	12	3410	5.5	3520x1560x1670
4-4000		4	4000	450	1°30′	20-550	12	4210	5.5	4340x1620x1660
4-6000		4	6000	450	1°30′	20-800	8	6270	7.5	6460x2100x3100
6-2500		6	2500	450	1°30′	20-550	18	2720	7.5	3000x1600x1610
6-3200		6	3200	450	1°30′	20-550	15	3420	7.5	3840x1700x1680
6-4000		6	4000	450	1°30′	20-550	15	4220	7.5	4300x1610x1680
6-6000		6	6000	450	1°30′	20-800	8	6280	11	6500x2200x2200
8-2500		8	2500	450	1°30′	20-550	18	2720	7.5	3120x1700x1650
8-3200		8	3200	450	1°30′	20-550	12	3420	7.5	3840x1700x1680
8-4000		8	4000	450	1°30′	20-500	8	4240	11	4750x1750x1850
8-6000		8	6000	450	1°30′	20-800	6	6350	15	6530x2200x2020
10-2500		10	2500	450	1°30′	20-500	10	2720	15	3150x1850x1900
10-3200		10	3200	450	1°30′	20-500	8	3420	15	3900x1800x1700
10-4000		10	4000	450	1°30′	20-500	8	4260	15	4730x2200x2100
10-7000		10	7000	450	1°30′	20-800	5	7365	18.5	7750x2620x2320
12-2500		12	2500	450	2°	20-800	10	2860	15	3380x1900x1900
12-3200		12	3200	450	2°	20-800	10	3480	15	3900x2100x1960
12-4000		12	4000	450	1°40′	20-800	8	4290	15	4720x2100x2020
12-6000		12	6000	450	1°40′	20-1000	8	6250	18.5	6850x2500x2320
12-8000		12	8000	450	1°40′	20-1000	5	8270	22	8700x2800x2600
16-2500		16	2500	450	2°	20-800	8	2860	18.5	3360x2100x2000
16-3200		16	3200	450	2°30′	20-800	8	3480	18.5	3960x2100x2050
16-4000		16	4000	450	2°30′	20-800	7	4280	18.5	4780x2200x2100
16-6000		16	6000	450	2°	20-1000	5	6270	22	6900x2700x2500

以上参数只做参考，部分吨位不再罗列，如有误差请谅解！

液压闸式剪板机与液压摆式剪板机的比较

液压闸式剪板机属第二代液压剪板机。现世界各国著名生产厂家均以生产液压闸式剪板机为主流，液压摆式剪板机基本已被淘汰。液压闸式剪板机与液压摆式剪板机相比具有剪切精度高，剪切角可调，刃口使用寿命长等优点。

一、闸式剪板机剪切精度高

A、摆式和闸式的刃口与刃口间隙均为0.04mm。但摆式机的摆臂与摆架体之间轴承连接的游隙无法消除，游隙与刃隙相加剪切精度误差一般都在0.1mm以上。而闸式剪板机刀架体后导轨被背后有压紧弹簧垫的轴承压紧使前后导轨间均无游隙，游隙与刃隙相加精度误差保持在0.04mm以下，这样剪切材料可以做到更加光滑，无毛次。

B、由于摆式剪板机的刀架体本身就是弧形的，它是以弧线的点接触来保证剪切材料的直线度，不如闸式剪板机以本身刀架体的直线保证剪切材料的直线度来得精确。

C、4000mm摆式剪切机刀架体中间让刀现象较为严重，剪切材料中部分切口带毛边。这种状况无法避免。

二、液压闸式剪板机剪切角度可调

在剪切厚度小于20mm的板材时，摆式剪板机因无法做到剪切角可调，所以剪出的材料存在麻花状的扭曲，剪下的材料越窄扭曲变形越大。而闸式剪板机可以做到剪切角无级

调节,剪下的板材不易扭曲变形,保证工件的加工精度。还有更为重要的是剪切角增大后剪切力更为强劲。

三、液压闸式剪板机刀口使用寿命长

液压摆式剪板机上刃口不能使用4面剪切。因为摆式剪板机刀体架的运动线路是弧形的，所以只能使用菱形刀口进行两面剪切。而闸式剪板机刀架体为上下直线运动，它的上、下刀面可以使用4面剪切，因而闸式剪板机上刀片的使用寿命比摆式的高出一倍。

四、有些液压闸式剪板机不用氮气回程，避免了漏气给工作带来的不便。采用的液压缸为双作用缸。

比较而言，摆式剪板机在设计上还存在许多无法解决的问题。如：1. 宽度3200mm以上的机床刀架体的强度就难以保证； 2.它的内置式油缸半圆块的润滑油难以加注； 3.油缸不易修理；4.机架受力不均；5.刀隙精度调准困难；6.剪切长度小于20mm的板材无法使用后挡料装置等等。
