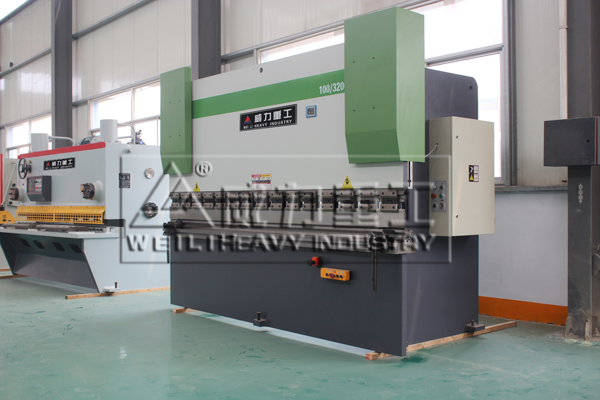

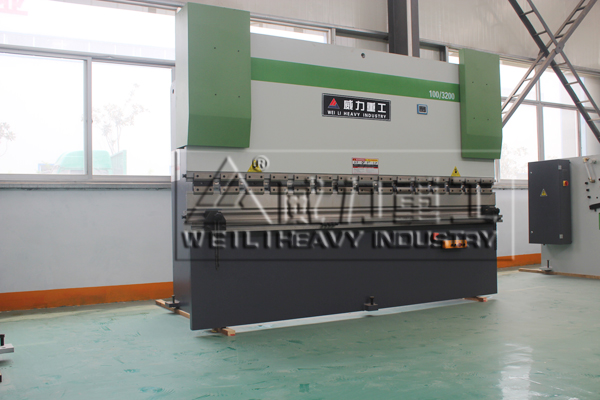

液压折弯机包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工。

液压折弯机特点

1.采用全钢焊结构，具有足够的强度和刚性。

2.液压上传动，机床两端的油缸安置于滑块上，直接驱动滑动工作。

3.滑块同步机构采用扭轴强迫同步。

4.采用机械档块结构，稳定可靠。

5.滑块行程机动快速调，手动微调，计数器显示。

6.斜楔式的挠度补偿机构，以保证获得较高的折弯精度。

型号	名称	公称压力 KN	最大可折板长 mm	立柱间距 mm	喉口深度 mm	滑块最大行程 mm	工作台与滑块最大开启高度 mm	行程次数 min	主电机功率 Kw	最高工作压力 Mpa	外形尺寸 mm
30T-1600		300	1600	1240	150	85	180	20	3	16	1620x800x1600
30T-2000		300	2000	1640	150	85	180	20	3	16	2020x800x1600
40T-2500		400	2500	2040	200	110	340	10	4	20.5	2500x1300x2000
50T-2500		500	2500	2040	200	110	340	10	4	20.5	2500x1500x2120
63T-2500		630	2500	2040	200	110	360	12	5.5	20.5	2500x1500x2250
63T-3200		630	3200	2500	200	110	360	12	5.5	20.5	3200x1500x2300
100T-2500		1000	2500	1900	320	120	370	15	7.5	25	2500x1600x2400
100T-3200		1000	3200	2600	320	120	370	15	7.5	25	3200x1600x2500
100T-4000		1000	4000	3200	320	120	370	12	7.5	25	4000x1600x2500
125T-2500		1250	2500	1900	320	120	370	12	7.5	25	2500x1600x2400
125T-3200		1250	3200	2600	320	120	370	12	7.5	25	3200x1600x2600
125T-4000		1250	4000	3200	320	120	370	12	7.5	25	4000x1600x2600
160T-2500		1600	2500	1850	320	200	460	10	11	25	2500x1800x2590
160T-3200		1600	3200	2460	320	200	460	10	11	25	3200x1800x2690
160T-4000		1600	4000	3260	320	200	460	10	11	25	4000x1800x2690
160T-6000		1600	6000	4800	320	200	460	10	11	25	6000x1900x3200
200T-3200		2000	3200	2460	320	200	460	10	15	25	3300x1800x2690
200T-4000		2000	4000	3260	320	200	460	10	15	25	4000x1800x2690
200T-6000		2000	6000	4800	320	200	460	10	15	25	6000x2070x3300
250T-3200		2500	3200	2400	400	250	530	10	18.5	20.5	3300x2140x3250
250T-4000		2500	4000	3200	400	250	530	10	18.5	20.5	4000x2140x3250
250T-6000		2500	6000	4800	400	250	530	10	18.5	20.5	6000x2140x3400
300T-3200		3000	3200	2400	400	250	530	10	22	20.5	3300x2100x3100
300T-4000		3000	4000	3200	400	250	530	10	22	20.5	4000x2100x3250
300T-6000		3000	6000	4800	400	250	530	10	22	20.5	6000x2100x3540
