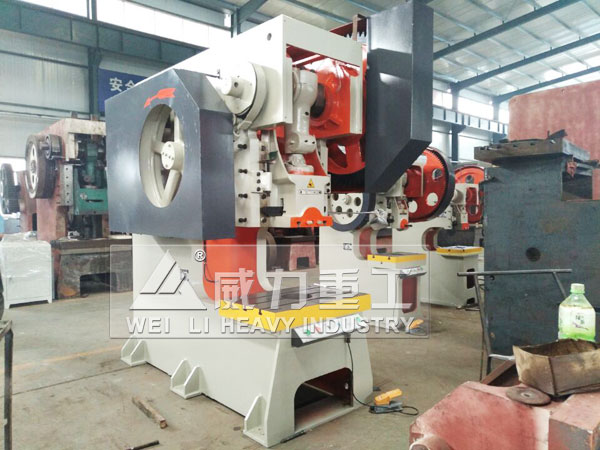

【产品描述】:固定台深喉冲床是加大喉口深度的 开式固定台压力机 ,工作空间大,广泛应用于大尺寸板料的冲压加工。均采用钢板焊接机身,强度和刚度都很高,机床采用刚性转键式离合器,操作维修方便。冲床可根据喉口深度,工作台大小定做。 结构: ●钢板焊接机身,强度与刚度更高 ●C型机身,方便装模与较大尺寸材料的加工 ●曲轴横放,维修方便 ●刚性转键离合器,结构简单 ●带
技术参数 | 型号 | 单位 | JB21S-16 | JB21S-25 | JB21S-40 | JB21S-63 | JB21S-80 | JB21S-100 | JB21S-125 | JB21S-160 | JB21S-200 | JB21S-250 |
公称力 | KN | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |
公称力行程 | mm | 5 | 6 | 6 | 8.5 | 8.5 | 10 | 10 | 6 | 6 | 6 | |
滑块行程 | mm | 55 | 80 | 80 | 120 | 120 | 130 | 140 | 160 | 160 | 160 | |
滑块行程次数 | 次/min | 120 | 60 | 50 | 50 | 50 | 45 | 38 | 40 | 36 | 36 | |
最大装模高度 | mm | 220 | 220 | 250 | 270 | 270 | 340 | 380 | 350 | 350 | 450 | |
装模高度调节量 | mm | 45 | 45 | 60 | 80 | 80 | 100 | 110 | 110 | 110 | 110 | |
滑块中心到机身距离 | mm | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
工作台尺寸(前后x左右) | mm | 400x600 | 400x600 | 410x630 | 480x710 | 480x800 | 500x900 | 700x1100 | 750x1150 | 750x1150 | 800x1400 | |
工作台板孔尺寸 | mm | Φ120 | Φ30 | Φ180 | Φ180 | Φ180 | Φ180 | Φ200 | Φ220 | Φ180 | Φ220 | |
工作台板厚度 | mm | 50 | 50 | 70 | 70 | 80 | 90 | 110 | 130 | 160 | 160 | |
滑块底面尺寸(前后x左右) | mm | 180x200 | 180x200 | 190x210 | 270x310 | 270x310 | 320x400 | 340x450 | 430x510 | 430x510 | 600x780 | |
模柄孔尺寸(直径x深度) | mm | Φ40x60 | Φ40x60 | Φ50x70 | Φ50x70 | Φ50x70 | Φ60x75 | Φ60x75 | Φ70x80 | Φ70x80 | Φ70x100 | |
立柱间距 | mm | 200 | 260 | 400 | 480 | 480 | 460 | 460 | 560 | 670 | 700 | |
电动机 | 型号 | Y100L | Y100L | Y112M | Y132S | Y132S | Y132M | Y160L | Y180L | Y200L | Y200L2 | |
功率 | Kw | 6/2.2 | 4/3 | 4/4 | 6/5.5 | 6/7.5 | 4/7.5 | 6/11 | 6/15 | 6/18.5 | 6/22 | |
外形尺寸(前后x左右x高度) | mm | 1400x780x1950 | 1890x800x1950 | 1970x1100x2300 | 1980x1100x2350 | 2260x1265x2450 | 2430x1490x2850 | 2560x1640x3400 | 2660x1710x3480 | 2880x1900x3890 | 3430x2100x3750 | |
整机重量 | Kg | 2050 | 2400 | 3820 | 4610 | 6100 | 7200 | 11200 | 14500 | 19200 | 24600 |
