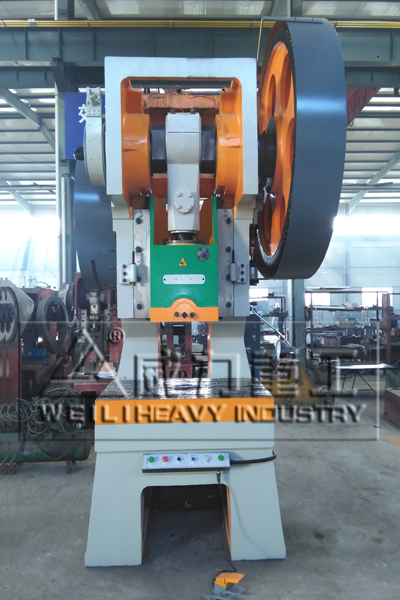

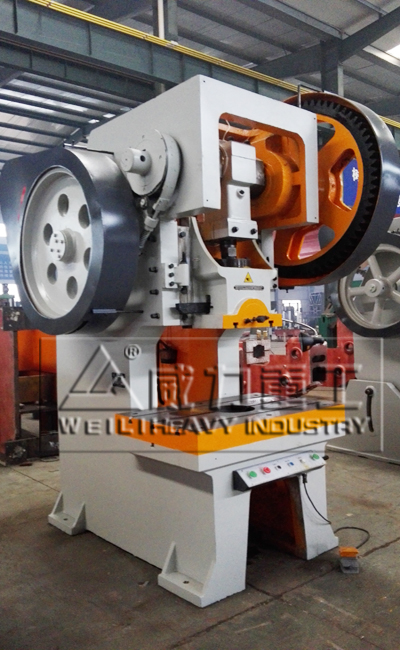

      开式固定台冲床(压力机)为J21系列冲床。J21系列经济型开式固定台压力机是属于薄板冲压的通用压力机，适用于各种冷冲压工艺，如剪切、冲孔、落料、弯曲和浅拉伸工作。其结构特点如下：
       ▶曲轴横向放置，齿轮为外置敞开式，维修方便；▶采用组合式刚性连锁干式气动摩擦离合器——制动器，传递扭矩大，转动惯量小，安装、维修方便。▶滑块为一铸造箱形结构,滑块内安装压塌式过载保护装置,保护动作灵敏可靠,滑块超载后，保险器压塌破坏，从而保护压力机的主要零部件和模具不受损坏。

技术参数	型号	单位	JB21-63	JB21-80	JB21-100	JB21-125	JB21-160	JB21-200	JB21-250	JB21-315	JB21-400	JB21-500
公称力		KN	630	800	1000	1250	1600	2000	2500	3150	4000	5000
公称力行程		mm	8.8	8.5	10	10	6	6	6	6	6	10
滑块行程		mm	120	120	130	140	160	160	160	180	180	140
滑块行程次数		次/min	50	50	45	38	40	40	35	35	35	35
最大装模高度		mm	270	270	340	380	360	450	500	500	500	500
装模高度调节量		mm	80	80	100	100	110	110	120	120	120	120
滑块中心到机身距离		mm	260	260	280	380	380	400	420	460	460	460
工作台尺寸（前后x左右）		mm	480x710	480x800	500x900	700x1100	710x1120	740x1300	800x1400	880x1500	880x1500	880x1500
工作台板厚度		mm	90	90	95	110	130	130	160	180	200	220
滑块底面尺寸(前后x左右)		mm	270x310	270x310	320x400	430x510	430x510	580x760	600x780	700x930	700x930	700x930
模柄孔尺寸(直径x深度)		mm	Φ50x70	Φ50x80	Φ60x75	Φ60x75	Φ65x90	Φ65x90	Φ70x100	Φ70x100	Φ70x100	Φ70x100
立柱间距		mm	480	480	550	460	640	640	640	600	840	840
电动机	型号		Y132	Y132	Y132M	Y160L	Y180L	Y200L	Y200L	Y225M	Y250M	Y280S
电动机	功率	Kw	6/5.5	6/7.5	4/7.5	6/11	6/15	6/18.5	6/22	6/30	6/37	6/45
外形尺寸(前后x左右x高度)		mm	1850x1300x2680	1850x1300x2700	1880x1450x2850	2100x1550x2900	2660x1700x3150	2600x1700x3150	2630x1900x3600	2790x2450x4050	2850x2550x4100	2950x2600x4100
整机重量		Kg	4150	5400	6420	9500	12500	17600	21000	27600	34260	37500
