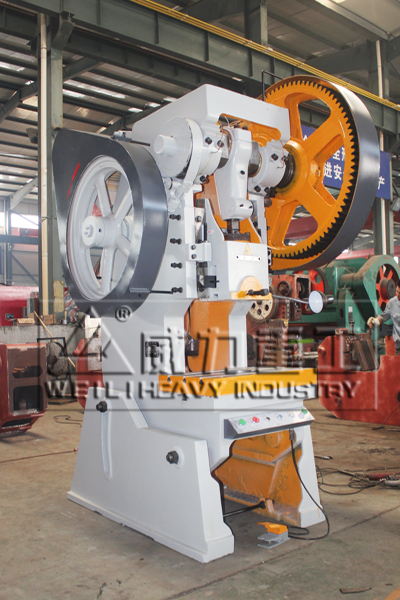

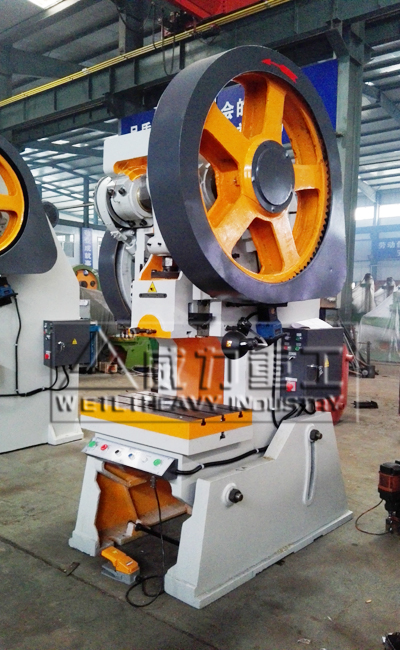

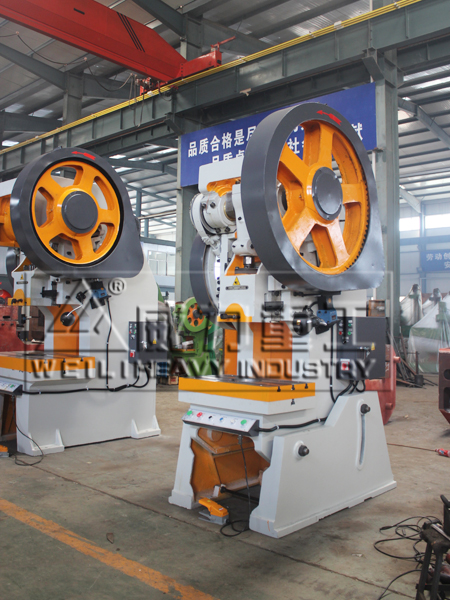

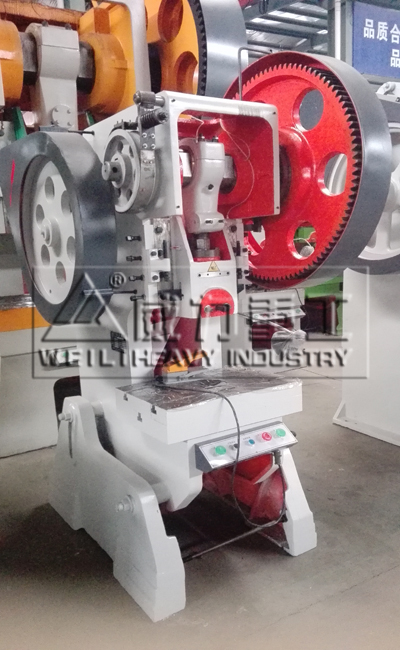

【产品描述】:可倾冲床是用于板料 冲压的通用压力机, 可实现剪切,冲孔,落料,弯曲和浅拉伸成形等冷冲压工序。工作时人工送料,另外配置送料装置时可实现单机自动化。 其结构特点是:机身是用高强度铸铁制造,采用单盘气动块式摩擦离合器和制动器,无故障使用寿命远高于同类产品。滑块带有压塌式保险装置,当机床超载时,保险器首先被压塌,从而保证了整机不受损坏。其特点:
技术参数 | 型号 | 单位 | JC23-16 | JC23-25 | JC23-40 | JC23-63 | JC23-80 | JC23-100 |
公称力 | mm | 160 | 250 | 400 | 630 | 800 | 1000 | |
公称力行程 | mm | 5 | 6 | 6 | 8.5 | 8.5 | 10 | |
滑块行程 | mm | 55 | 80 | 80 | 120 | 120 | 130 | |
滑块行程次数 | 次/min | 120 | 60 | 50 | 50 | 50 | 45 | |
最大装模高度 | mm | 220 | 220 | 250 | 270 | 270 | 340 | |
装模高度调节量 | mm | 45 | 45 | 60 | 80 | 80 | 100 | |
滑块中心到机身距离 | mm | 160 | 230 | 210 | 260 | 260 | 280 | |
工作台尺寸(前后X左右) | mm | 300x450 | 400x600 | 410x630 | 480x710 | 480x800 | 500x900 | |
工作台板孔尺寸 | mm | Φ100 | Φ210 | Φ150 | Φ220 | Φ220 | Φ180 | |
工作台板厚度 | mm | 45 | 50 | 65 | 90 | 90 | 95 | |
滑块底面尺寸(前后x左右) | mm | 180x200 | 180x200 | 190x210 | 270x310 | 270x310 | 320x400 | |
模柄孔尺寸(直径x深度) | mm | Φ40x60 | Φ40x60 | Φ50x70 | Φ50x70 | Φ50x70 | Φ60x75 | |
立柱间距 | mm | 220 | 250 | 260 | 350 | 350 | 420 | |
电动机 | 型号 | Y100L | Y100L | Y112M | Y132S | Y132S | Y132M | |
功率 | Kw | 6/1.5 | 4/2.2 | 4/4 | 6/5.5 | 6/7.5 | 4/7.5 | |
机身最大倾斜角 | 25 | 25 | 25 | 25 | 20 | 20 | ||
外形尺寸(前后X左右X高度) | mm | 1050x800x1910 | 1200x880x2075 | 1500x1100x2250 | 1850x1300x2680 | 1850x1300x2680 | 1880x1450x2900 | |
整机重量 | Kg | 1090 | 2100 | 2960 | 4850 | 4900 | 6120 |
