本公司供应压力可调气动冲床，压力大小可以调节气动摩擦离合高性能压力机。通过节流阀调节气流大小，从而达到调节出力大小。气动冲床利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的。另可选配自动送料轴装置，光电保护装置，可搭配各种自动化设备。

气动冲床的吨位大小可分为：

JF21-63T(吨)气动冲床 JF21-80T(吨)气动冲床 JF21-100T(吨)气动冲床 JF21-125T(吨)气动冲床 JF21-160T(吨)气动冲床
JF21-200T(吨)气动冲床 JF21-250T(吨)气动冲床 JF21-315T(吨)气动冲床 JF21-400T(吨)气动冲床产品如图：

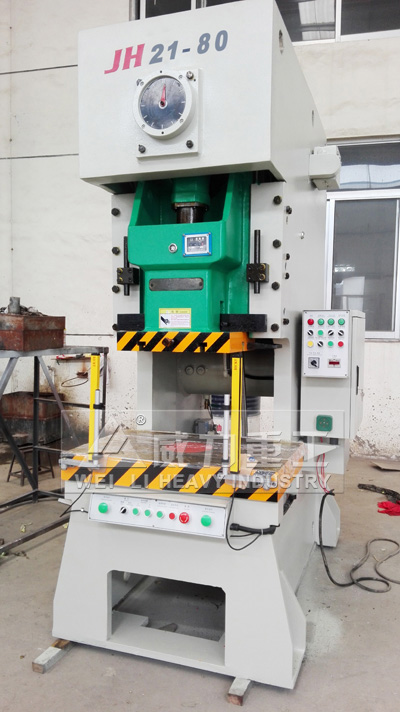

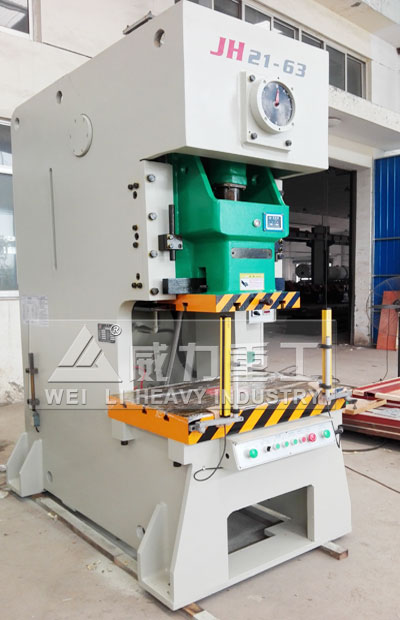

63吨和80吨气动冲床

● 钢板焊接机身，刚度好，精度更稳定。

● 曲轴纵放，结构紧凑，外形美观。

● 装模高度实现电动调节，数字显示调节高度。

● 滑块采用矩形六面体加长导轨、配青铜衬板，导向精度高。

● 采用组合式气动摩擦离合器－制动器，接合平稳，动作灵敏。

● 压塌式保险器，保证整机过载时的安全。

● 滑块设有提升式平衡缸，实现滑块连杆的平衡。

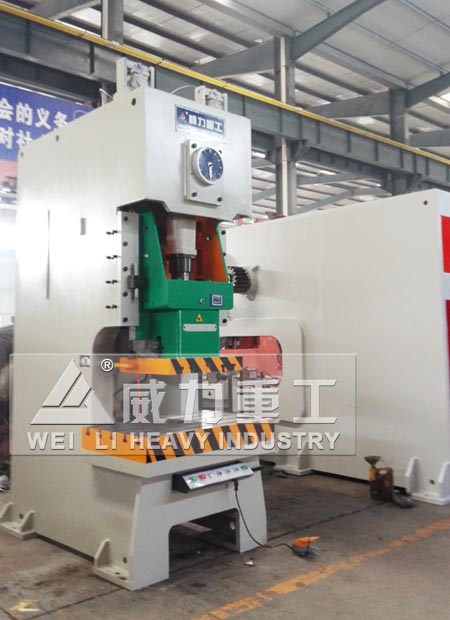

315吨气动冲床

冲压工艺由于比较传统机械加工来说有节约材料和能源，效率高，对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛。
● 适用于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。

● 广泛应用于电器、车辆、拖拉机、矿山机械、五金工具、机械制造等工业领域。
如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至导弹飞机……有非常多的配件都可以用气动压机通过模具生产出来。

产品特点：

● 采用电子油泵，润滑可靠，数字清晰。
● 滑块可寸动，可紧急停止运动，操作更安全。

● 所路采用双联阀控制，动作灵敏，符合压力机安全标准。

技术参数\型号		单位	JF21-63	JF21-80	JF21-100	JF21-125	JF21-160	JF21-200	JF21-250	JF21-315	JF21-400
公称力		KN	630	800	1000	1250	1600	2000	2500	3150	4000
公称力行程		mm	4	4.5	5	5	6	6	6	6	6
滑块行程		mm	120	120	140	160	180	200	200	220	220
滑块行程次数		次/min	60	50	50	50	45	40	40	38	38
最大装模高度		mm	270	300	320	370	400	450	450	500	500
装模高度调节量		mm	60	80	90	100	110	110	110	120	120
滑块中心到机身距离		mm	270	300	350	360	390	430	450	500	500
工作台尺寸(前后x左右)		mm	500x850	570x860	650x1000	700x1100	760x1200	840x1400	880x1500	940x1700	940x1850
工作台板孔尺寸		mm	Φ160	Φ160	Φ160	Φ160	Φ180	Φ200	Φ250	Φ250	Φ250
工作台板厚度		mm	80	90	110	120	150	180	180	200	200
滑块底面尺寸(前后x左右)		mm	400x480	430x560	480x580	520x620	580x700	650x880	700x930	720x1000	720x1000
模柄孔尺寸(直径x深度)		mm	Φ50x60	Φ60x80	Φ65x80	Φ70x80	Φ70x100	Φ70x100	Φ70x100	Φ70x100	Φ70x100
立柱间距		mm	560	590	640	640	660	820	950	1050	1050
电动机	型号		Y132S	Y132M	Y132M	Y160L	Y180L	Y180L	Y200L	Y225M	Y250M
电动机	功率	Kw	4/5.5	4/7.5	4/7.5	6/11	6/15	6/15	6/22	6/30	6/37
外形尺寸(前后x左右x高度)		mm	1615x1200x2570	1915x1385x2820	2100x1390x1300	1900x1400x3350	2040x1480x3300	2370x1600x3600	2690x1600x3600	3400x1950x4100	3800x2200x4300
整机重量		Kg	5500	7500	9200	9800	13200	19500	20330	34700	43000

由于我们的产品不断改进发展，因此产品的结构参数可能与本列表参数有出入，敬请谅解！

对于普通冲床了解的用户，应该很清楚，普通冲床最大的不好的地方在哪里，那就是它的安全性能方面，一不小心可以会造成一定的损失，那么气动冲床的好处的哪些呢？可以从以下几个方面来了解下气动冲床的好处有哪些。

●气动冲床，刹车方式为气动离合器，主要冲压动力，来自电机带动飞轮，飞轮带动曲轴，而产生的冲力。安全性，气动冲床相比传统冲床在安全性能上面要高；精密度，气动冲床要比传统冲床精密度高；上下模相比传统冲床比较方便。速度，气动冲床相比要快些；气动冲床有汽缸，需要用气，传统则不用；价格，气动冲床比传统冲床价格要高些。

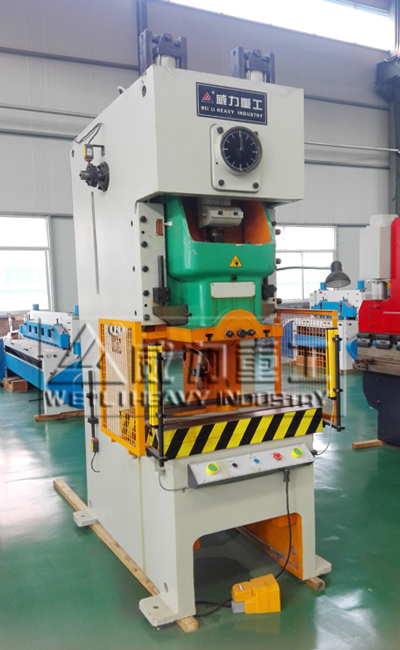

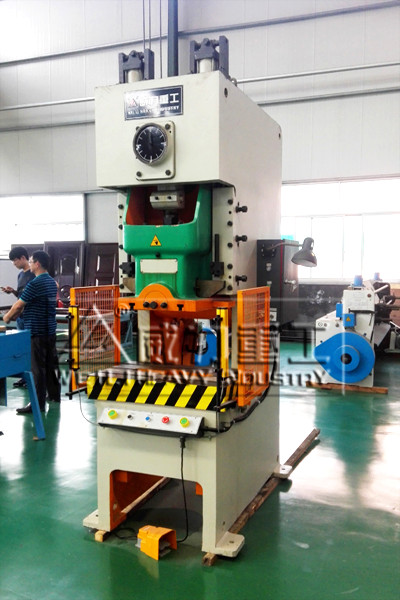

63吨带光栅保护气动冲床

气动冲床背景技术

目前，在各种金属及非金属管材、板材的冲孔领域，大都采用电动冲床来完成，电动冲床不仅噪音大污染环境、自身复杂的结构部件决定其造价高、维修难度大、维修成本高、机体笨重，而且耗电多。工作时操作复杂，故障率高，安全隐患大。

气动自动冲床工作原理及优势：

气动自动冲床采用钢板焊接高刚度机身,干式离合、液压保险，采用气动技术，一台空压机同时供多台气动冲床工作，较电动冲床更加节能。动冲床更加节能。减少电耗损。操作简单，安全型较高，125吨气动自动冲床采用脚踏开关来控制电磁阀，结构简单，故障率低，提高生效率。连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型（圆柱型），经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具（分上模与下模），将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由自动冲床机械本体所吸收。

气动冲床特点优点：

1.速度较快，且出力稳定。2.装置简单，调整容易，保养方便。3.出力大，可达到油压之高出力。4.动力来源取得方便。5.做动噪音小。6无油压系统升温之扰。

气动冲床注意事项：

由于气动冲压机的增压缸经常处于高速运转状态，容易造成机器磨损，所以应按操作说明书来作业，增压缸的工作温度在-5℃~60℃左右，操作速度50~1000mm/s，为了保证增压缸的正常工作，使用中应注意以下几点：
1.保持清洁在将增压缸接入气路前，敬请先将管路及元件内的灰尘等杂物清除，以免降低增压缸的使用寿命。
2.正常气压范围内使用，缸在正常使用时工作气压必须要按照检验报告中规定的工作气压范围内工作，不得超过规定的工作压力。
3.注意增压缸的工作环境。缸在设计时工作环境内的温度已定，若因工作需要变换工作环境超过温度需与增压缸技术相关人员联系处。由于缸中的部分元件为铁质，所以请不要将其置于工况环境特为复杂的环境内使用(如有化学物质的接触环境)，另请在缸前端加装有效的空气处理元件(三点组合)并接时加油润滑及排水处理。
4.不可擅改加其它液压油。增压缸在设计时所选用的液压油价质为VG68#抗磨液压油，不可撤擅自改用其它液体介质(如机油.水等)。
5.一定要按程序操作。动作程序一定要按照气路配装图的动作程序工作即预压动作-增压动作增压释压-预压复位。
6.注意保养，经常检查增压缸运转。为避免缸在增压时动作的压力过大破坏您的模具或工件，敬请在增压段进入口处加装一减压阀,以便能有效保护您的产品。为确保增压缸工作的稳定性，建议尽可能在三联件与增压缸之间并联加装一储气筒。使用增压缸500000次以上或半年以上时，建议将缸中的液压油全部更换一次，以提高缸的使用寿命和工作年限。

气动冲床如何维修与维护

●在维修过程中注意安全：确保正确进行锁紧/打开流程以保证维修人员的安全，确保在对进行制动器维护工作之前将套筒置于行程的最底部。如果这样做了，就无需再锁住套筒了。

●让气动冲床操作员加入到维护过程中来：使气动冲床操作员加入到维护气动冲床的过程中来能使他们在出现问题时随时提醒维护或管理人员。他们每天都进行气动冲床的操作，因而能够更容易听到或看到问题的征兆。正如每天驾驶同一部汽车，就能在第一时间注意到异常的声响，这对于操作员来说也一样。

●车间环境控制：一台干净的气动冲床能使操作者或维护人员在问题发生时就能很快发现。比如漏油，漏气，断裂等等，如果气动冲床是清洁的，那么很简单就能找出其位置。

●将电气方面的工作留给相关的专业人员解决：只有有资质的电气技术人员才能进行气动冲床的电气线路维护，但是你依然可以检查气动冲床控制面板上的灯泡是否正常，每一班都要确保灯泡在工作，并正确显示气动冲床所进行的各种操作状况。

确保气动冲床处于平衡位置：得到精密平衡的气动冲床能够更好地工作，因而最好每年进行一次检查。气动系统担负着气动制动器和平衡

系统的运转，需要检查是否存在气体泄漏，因为部恰当的气压能影响制动器及平衡系统的性能，而他们控制着气动冲床的停止时间，一旦出现问题将会使操作者和设备陷入危险。此外，所有的气动系统都有调节器，润滑器和储水器。在气体管线中积累的水，应该每天排除。

一段时间更换润滑油和滤网：对气动冲床润滑系统不适当的维护也是发生气动冲床停机的主要原因之一，出于一些原因，许多气动冲床操作员在对配有带滤网的循环油料系统操作时不定期更换滤网。应该确保在更换油料的同时更换滤网，平时也需经常更换。

●气动冲床维护的关键：对于一项气动冲床日常维护项目来说，哪方面是最重要的呢？答案是操作员。所有的气动冲床维护及问题查找到开始于操作员，操作员经常能够很早地发现气动冲床的问题，防止对气动冲床部件产生的重大，持续破坏。操作员能够通过注意气动冲床发出的奇怪声响；不正常的温升，烟雾，某些部分出现的碎屑或金属颗粒；以及泄漏的管线发现其问题。每天操作员应该自问一些问题，通过检查后记录回答，从而保持长期的维护记录。
