三梁四柱液压机
三梁四柱液压机

三梁四柱液压机热销

【产品描述】:三梁四柱液压机是指采用三梁四柱结构, 经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。 液压机由主机及控制机构两大部分组成。液压机主机部分包括机身、主缸、顶出缸及充液装置等。动

24小时免费服务热线

0632-5863817

       三梁四柱液压机是指采用三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。
液压机由主机及控制机构两大部分组成。液压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下,通过泵和油缸及各种液压阀实现能量的转换,调节和输送,完成各种工艺动作的循环。液压缸:将液压能转化为机械能液压传动是利用液体压力来传递动力和进行控制的一种传动方式。液压装置是由液压泵,液压缸,液压控制阀和液压辅助元件山东威力重工机床有限公司根据客户需求定制非标液压机。如下图参考

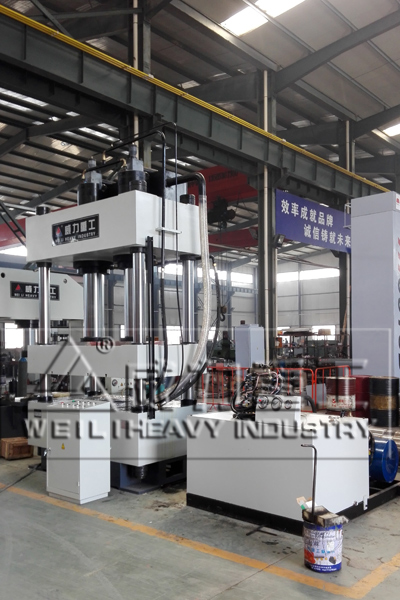

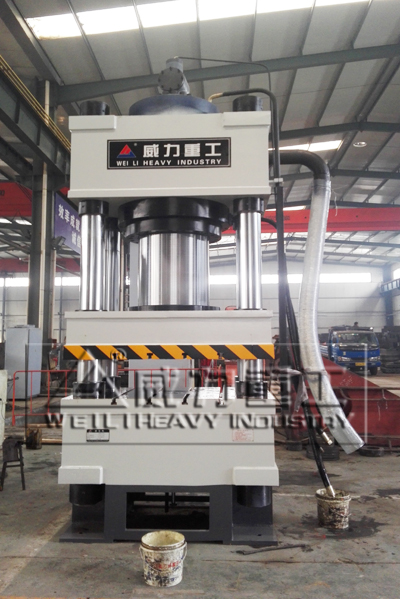

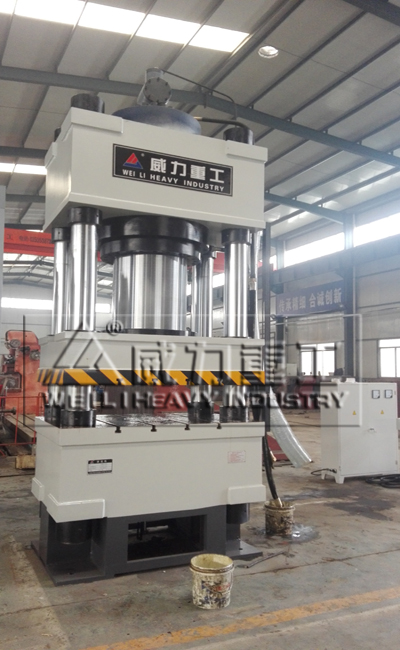

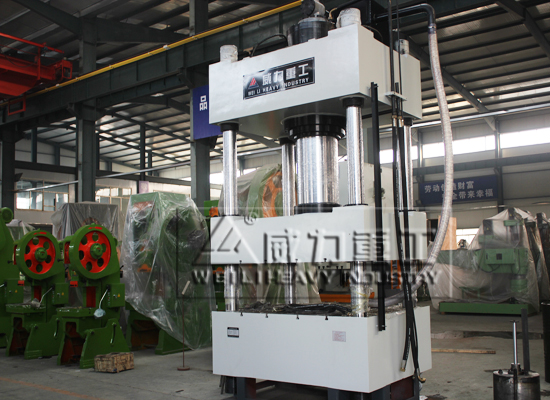

315吨液压机                                                                                                                                                    500吨液压机



三梁四柱液压机主要功能:
  ● 计算机优化结构设计,三梁四柱式结构,简单、经济、实用。

  ● 液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连续管路与泄漏点。

     ●独立的电气控制系统,工作可靠,动作直观,维修方面。


  ●采用按钮集中控制,具有调整、手动和半自动三种操作方式。

  ●通过操作面板选择,可实现定程、定压二种成型工艺,并具有保压延时等功能。

  ●滑块的工作压力,空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。

三梁四柱液压机特点:

1、采用内置式快速缸,空行程速度快、生产效率高;

2、方便的手动调整机构可调整压头或上工作台在行程中任意位置压制,也可在设计行程内任意调整快进和工进行程的长短;

3、压力可按工艺需要无级调整;


技术参数 型号 单位 63T 100TA 100TB 100TC 160TA 160TB 200TA
公称力 KN 630 1000 1000 1000 1600 1600 2000
液体最大工作压力 Mpa 25 25 25 25 25 25 25
油缸最大行程 mm 260 300 300 300 300 500 400
最大开口 mm 500 600 600 540 480 800 800
工作台有效面积 左右 mm 580 640 700 800 640 800 800
前后 mm 500 560 700 800 550 800 800
工作台高度 mm 580 700 700 700 750 766 685
占地面积 mm 1700x900 1800x850 1900x850 2000x1000 1900x850 2200x1100 2200x1100
机器的高度 mm 1850 2300 2300 2515 2500 2800 2835
快进速度 mm/s 26 80 80 80 80 100 100
工进速度 mm/s 15-20 10-17 10-17 10-17 12-18 12-18 8-13.5
回程速度 mm/s 57 64 64 64 64 64 72
电机 KW 5.5 5.5 5.5 5.5 7.5 7.5 7.5
下顶缸压力 KN   200 200 200 400 400 400
下顶缸行程 mm   200 200 200 200 200 200

200TB 200TC 200TD 200TE 250TA 250TB 250TC 315TA 315TB 315TC 400TA 400TB 400TC
2000 2000 2000 2000 2500 2500 2500 3150 3150 3150 4000 4000 4000
25 25 25 25 25 25 25 25 25 25 25 25 25
600 400 400 600 400 400 500 500 500 700 600 800 1000
1000 1000 800 1100 800 800 1000 800 1000 1200 1000 1250 1600
1000 1500 1250 1500 800 1200 1600 800 1000 1260 800 1250 1400
940 800 1160 1200 800 1000 1100 800 1000 1160 800 1250 1400
700 700 685 700 745 800 800 700 765 765 975 975 580
2400x1300 2900x1100 2200x1100 2900x1500 2300x1300 2800x1300 3200x1400 2400x1400 2700x1400 3000x1600 2300x1400 3200x1800 3600x2000
3250 3374 3180 3374 3200 3280 3680 3350 3600 4200 4000 4390 5090
120 120 260 130 250 120 130 100 100 150 120 120 130
8-13.5 8-13.5 10-16 10-13.5 15-20 10-16 10-16 8-13 8-13 8-13 8-12.5 8-12.5 8-12.5
72 72 80 72 95 75 75 68 68 68 74 74 74
7.5 7.5 11 7.5 15 11 11 15 15 15 18.5 18.5 18.5
400 400 400 400 400 630 630 400 630 630 630 630 630
200 200 200 200 200 200 300 200 300 300 300 300 300

400TD 500TA 500TB 500TC 500TD 630TA 630TB 800T 1000TA 1000TB 1000TC 1600T 2000T
2000X2 5000 5000 5000 5000 6300 3150X2 4000X2 10000 10000 5000X2 4000X2 5000X4
25 25 25 25 25 25 25 25 25 25 25 25 25
660 600 900 900 1000 900 900 1000 800 700 800 800 800
1300 1200 1500 1500 1500 1500 1500 1600 1400 1200 1400 1500 1500
2000 1260 1400 1600 2000 1600 2400 3000 1400 1400 1800 1600 1500
1500 1160 1400 1600 2000 1600 1600 1800 1400 1400 1400 1400 1400
730 650 730 820 820 1000 1200 1400 1400 1400 1400 1400 1400
3700x2200 3880x1700 4000x1900 4000x1900 4400x2400 4300x2100 5100x2100 5800x2800 4000x1900 5000x2400 5400x2800 5000x2300 5000x2300
3760 4350 4800 4800 5300 5100 5600 6150 5100 5100 5400 8900 6000
150 120 120 120 120 120 150 150 120 120 150 150 130
10-13.5 12-16 12-16 12-16 12-16 6-16 6-16 6-16 8-15 8-15 8-15 5-16 6-15
74 71 71 71 71 80 80 74 80 80 80 80 80
18.5 15x2 15x2 15x2 15x2 18.5x2 18.5x2 18.5x2 18.5x3 18.5x3 18.5x3 37x2 37x2
1250 630 1000 1000 1000 1250 1250 1600 2000 2000 2000 3150 3150
300 300 300 300 300 300 300 350 300 300 350 350 360

     由于我们的产品不断改进发展,因此产品的结构参数可能与本列表参数有出入,敬请谅解!

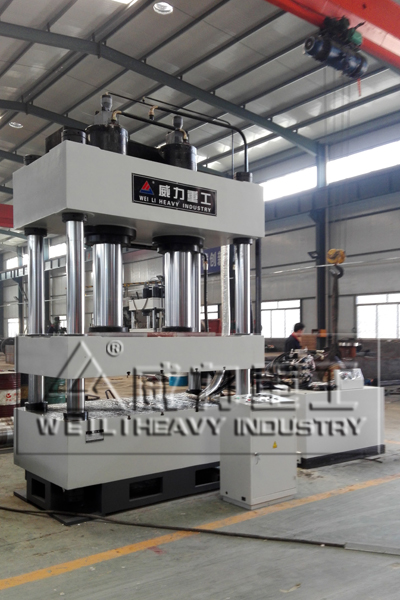

     400吨双缸液压机

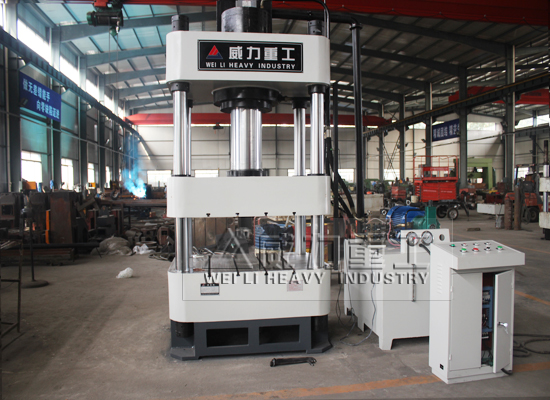

    630吨液压机



三梁四柱液压机适用领域:
  本系列液压机为一般用途液压机,又称为万能液压机,适用于金属材料的拉伸,弯曲、翻边、冲裁、冷挤压等各种冲压工艺,还适用于校正,压装、粉末制品,磨料制品压制成型以及塑料制品、绝缘材料的压制成型。

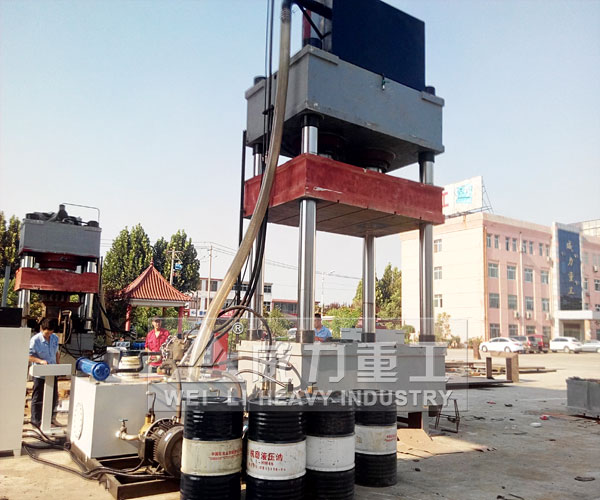

    800吨液压机

三梁四柱液压机设计制造执行标准:

GB9166-88 《四柱液压机精度》
JB9967-99 《液压机噪声限值》
JB/T1829-1997 《液压机械通用技术条件》
GB50054-95 《低压配电设计规范》
JB3818-1999 《液压机技术条件》
JB3915-1985 《液压机安全技术条件》
GB/T5226.1-96 《工业机械电气设备第一部分通用技术条件》
GB/T3766-83 《液压系统通用技术条件》
JB/T1829-1997 《液压机械通用技术条件》

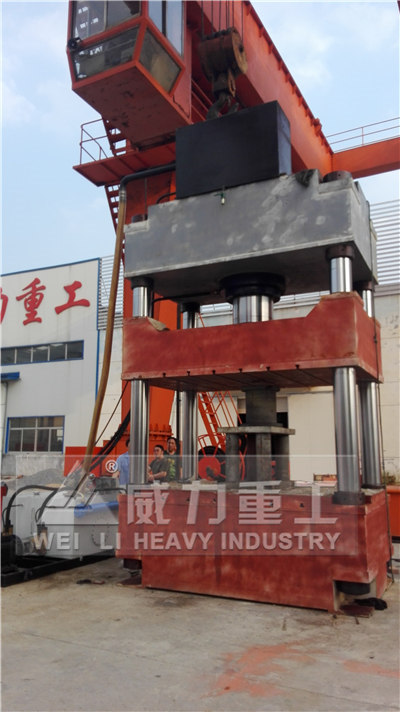

1200吨双缸液压机



三梁四柱液压机可选配件:

1、光栅安全保护装置
2、行程、压力、时间触摸式显示屏系统
3、PLC可编程控制器
4、冲裁缓冲装置
5、换模具用浮动导轨和滚动托架
6、多种形式移动工作台
7、快速行程冲液装置
8、PLC·导轨润滑装置
9、压力传感器
10、比例溢流阀·比例流量阀·比例换向阀·比例油泵。

★标准配置:精密吸油滤网、高压柱塞泵、隆士乐阀件等附件。
★推荐配置一:光幕安全保护装置·油冷却装置·位移传感装置·触摸式工业显示屏·PLC可编程序控制器·压力传感器
     推荐理由:数字控制压力与位置,操作更方便简单,维修方便,安全可靠,可实现一切高难度动作顺序,同时可保存与切换多种工艺要求。
★推荐配置一:满足配置一的情况下同时增加比例压力流量阀。
     推荐理由:实现配置一的情况下同时可满足高精度控制,压力、速度、位置精度可控制在1%范围内。

★配件可选品牌:
1、阀件:德国力士乐、日本油研、意大利ATOS、台湾北部精机、北京华德、北京隆士乐
2、密封件:美国派克、台湾CHO、日本NOK、台湾DZ鼎基
3、低压电器:浙江正泰、法国施耐德、瑞士ABB、德国西门子
4、工控电器:台湾台达、台湾永宏、日本欧姆龙、德国西门子、法国施耐德、华东电器

三梁四柱液压机设备维修与保养:
1、每次开机应空负荷运转2—5分钟,(冬季可加长时间,不低于30分钟),方可正常工作。
2、新设备在使用一星期以后需将全部油路滤清一次,并清洗油箱,然后依据机器工作的负荷情况,3—6个月更换一次油液,清洗一次油箱。
3、使用过程中严禁由于系统发热而将油箱盖或注油孔打开。压力表开关压力调整完毕后,应关闭(禁止长期开启压力表开关,损坏压力表)。
4、严禁露天使用,应有防雨措施。
