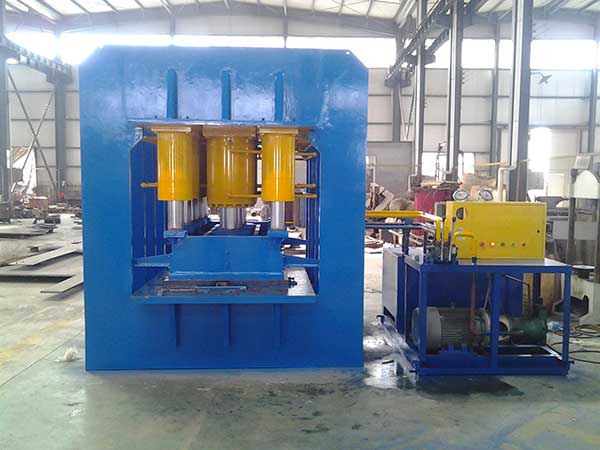

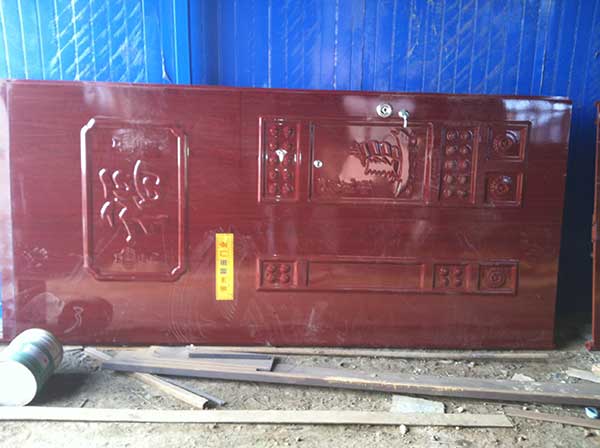

防盗门压花液压机是一款山东威力重工生产的防爆门门面/门板压花机,通常为三梁八柱或者框架结构,用于压制防爆门板、防铸铝门板、大尺寸铝门、铁门、不锈钢门板压花成型,工作台加大尺寸,可压大尺寸的门板。
图片仅供参考,详情请咨询18306370979(微信同号)
防盗门压花液压机具有多种模具,具有良好的导向性和密度保持,运行可靠,操作方便。采用三梁八柱六缸结构或者框架结构组成。核心电气选用施耐德,安全可靠,配电盘线路清晰,发货时随机器携带电气原理图,客户使用省心。再选配上,客户可以根据自己需要,选配光栅保护、散热装置、PLC控制系统等。油箱抛丸处理,高压吸尘,面团清仓三大新工艺结合。
图片仅供参考,详情请咨询18306370979(微信同号)

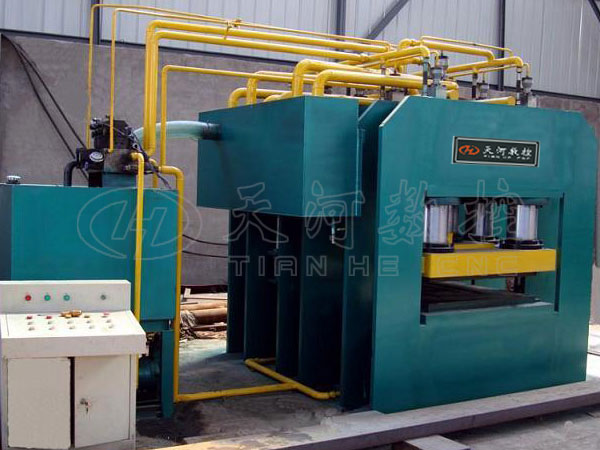

门面/门板压花机液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。
(1)油箱:防盗门压花液压机油箱为钢板焊接件。表面及内部经过严格除渣,酸洗处理。油箱起边高出盖板,防治油液露出。
(2)插装阀:采用BCV系列插装阀总成,结构简单紧凑,响应快内泄小,流量大,抗污染,维护方便使用寿命长。
(3)压力表:门面/门板压花机使用抗震油压表,显示精度高,不易损坏。电接点压力表时刻检测主缸上腔压力,到达设定压力停止压制,实现定压返程。
(4)压力安全:插装阀自身带有压力调整系统,压力超过设定值溢流回油。使系统始终保持在设定压力以内,达到超压保护。
图片仅供参考,详情请咨询18306370979(微信同号)
发生异常时按“静止”按钮, 防盗门压花液压机工作全部停止,按“急停”按钮,包括电机均停止运行。压机设有五个急停按钮, 操作台和活动按钮站上各一个,另外三个分别设三个立柱上; 在任何状态和情况下,按压其中任何一个急停按钮,压机立即停止
双手下行同步时限0.5~1S。
防盗门压花液压机主滑块在上端位置时按锁紧按钮, 自动锁住主滑块。主滑块在非上端位置时按锁紧按钮, 滑块先上升至上端位置,然后自动锁紧。主滑块处于锁紧状态时,按松开按钮,自动解锁。
为防止滑块失控下行, 在活塞式主油缸下腔设置液压支承保险阀回路,确保安全。设置液压联锁回路,确保支承保险阀不打开时,主缸上腔就无法上压力。
防爆门门面/门板压花机油箱配有液位报警装置,液位报警分超正常工作液位和液位过低二种情况;超正常工作液位报警,黄灯亮,这时应给油箱补油至正常工作液位;液位过低报警,红灯亮,压机停止工作;这时必需给油箱补油至正常工作液位,机器方可启动工作。
防盗门压花液压机液压系统中设有液压安全阀,确保压机不会超载工作而损坏压机。
机器顶部设有维修平台、梯子和围拦,确保维修人员安全。顶部装有指示灯。
防爆门门面/门板压花机前后装有光电保护装置,防止操作人员在滑块运行时进入工作区。
充液阀和充液筒之间、主缸回油和油箱之间加绕性接头减少震动。
图片仅供参考,详情请咨询18306370979(微信同号)
工作方式:定压和定程。防盗门压花液压机设调整(寸动)、双手动单次循环、微动对模(无压力下行)三种操作方式。用转换开关转换。
1、调整:按压相应按钮产生相应动作,手松动作停。此动作无快速。
2、双手动单次循环:按压双手下行按钮,防盗门压花液压机连续完成快降-慢降-加压(到设定压力或设定位置)-慢速回程-快速回程—停止,完成一个单次循环过程。
3、微动对模:按压下行按钮,滑块主油缸上腔不上压力,防爆门门面/门板压花机滑块在节流阀的控制下无压力缓慢微动下行,手松动作停。此动作在对模和模具调整时使用。
图片仅供参考,详情请咨询18306370979(微信同号)
1、移动工作台
2、冲裁缓冲装置
3、压边滑块、液压垫四角分别调压装置(拉伸不对称零件)
4、光电保护装置
5、触摸用浮动导轨和滚动托架
6、模具快速夹紧机构
7、行程、压力、数度数显数装控置
8、触摸工业显示屏
9、液压系统加热、冷却装置及报警系统
