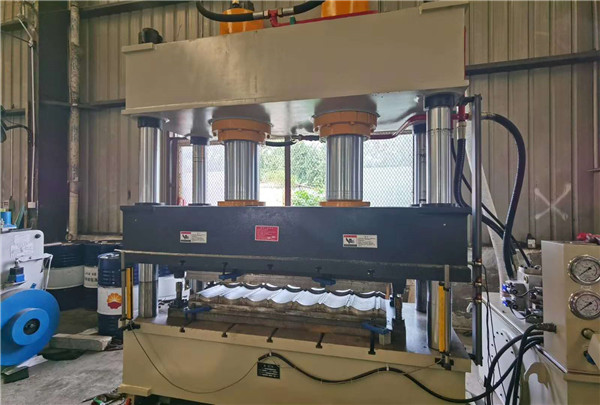

315吨彩石金属瓦成型四柱液压机为一般用途液压机，315吨三梁四柱液压机，315吨彩石金属瓦成型四柱液压机工作压力、压制速度、行程范围均可根据工艺需要在规定范围内进行调整，可实现定压和定程两种工艺方式。定压成型时，在压制后有保压延时及自动回程。工作台中间装有顶出装置选构，除顶出制品外，尚可作为液压垫用于把拉伸制件的成型工艺。(可选配PLC控制和光栅保护装置）

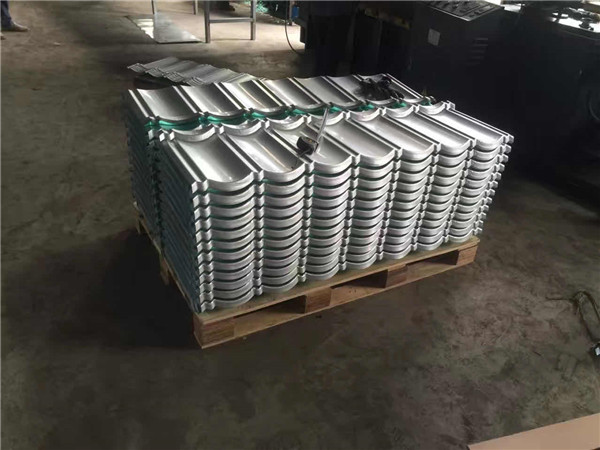

彩石金属瓦
图片仅供参考，详情请咨询18306370979（微信同号）

彩石金属瓦以镀铝锌钢板为基材，并有多层保护膜处理，有耐候性、耐湿性、耐盐水喷雾性、耐冲击性、耐酸性、耐碱性、耐热性、不燃性扥特性，可经受严寒、冰雹、暴风、雨雪、和酷热、地震等恶劣气候以及自然灾害的袭击，不会因此而开裂、老化、遇火燃烧、风掀，具有很长的使用寿命。彩石金属瓦可以用于木屋架，钢构架，全钢网架，混凝土屋面的使用，能够替代原有的黏土瓦、水泥瓦、彩钢板、玻纤沥青瓦、石板瓦等。

315吨彩石金属瓦成型四柱液压机结构：

315吨彩石金属瓦成型四柱液压机主机由上梁、滑块、工作台、主缸、移动工作台、行程限位等组成。

1、机身：

315吨彩石金属瓦成型四柱液压机机身采用三梁四柱式结构。机身的结构件由钢板焊接而成，分下横梁、立柱、滑块、上横梁、移动工作台；其中下横梁、上横梁、滑块通过立柱并通过立柱锁母构成组合架构；滑块的运动沿立柱为导向，滑块的导向孔联接耐磨复合导套。整机的设计全部采用计算机优化设计，315吨彩石金属瓦成型四柱液压机的强度高、刚度好，外形美观，主要结构件采用钢板焊接结构,焊后经高温回火、随炉冷却以彻底消除焊接应力；焊缝经打磨无焊渣和流疤现象；再经抛丸处理；整体机身外观平整美观、精度高、刚性好。

(1)上梁、底梁：

上梁、底梁由Q235-A优质钢板焊接而成，焊后进行消除应力的时效处理，确保315吨彩石金属瓦成型四柱液压机设备自身结构和精度稳定性。上梁加工有主缸安装孔。底梁上平面连有移动工作台。

(2)立柱：

立柱采用优质锻钢，经正火处理后精加工而成，强度好，变形均匀。立柱表面经硬化处理，硬度在HRC45以上，耐磨性能良好，抗偏载能力强。

(3)立柱锁母：

锁母材料均为45#钢锻件。315吨彩石金属瓦成型四柱液压机立柱与锁母螺纹相配，锁紧机身。螺纹牙型采用重型锯齿螺纹。

2、滑块：

315吨彩石金属瓦成型四柱液压机滑块为钢板焊接结构，钢板为Q235-A钢板，焊接后时效处理，并由高精度机床加工。滑块上平面与主缸活塞杆连接，滑块下平面加工有“T”型槽，“T”型槽布置按甲方提供的布置图制作。

3、移动工作台：

315吨彩石金属瓦成型四柱液压机带有前移式单移动工作台。移动工作台采用钢板焊接结构，安装于下横梁的上平面。移动工作台上表面加工有“T”型槽。移动工作台的起落采用浮动导轨实现。移动工作台的驱动采用减速机完成，动作平稳可靠。

4、主缸：

主缸采用多缸组合，油缸的关键密封选用抗老化和密封性好的进口材料密封圈,以减少渗漏、延长寿命。缸体均采用整体锻钢，以保证材质的均匀性。活塞杆采用45#锻钢，经正火处理后粗加工，表面硬化处理，硬度为HRC45—50。

5、行程限位：

315吨彩石金属瓦成型四柱液压机的主行程限位采用无触点接近开关控制。

6、滑块安全支撑装置：

315吨彩石金属瓦成型四柱液压机配备机械式安全支撑装置，滑块运行到上极限位置，将该机构推进机器内，防止滑块意外下行，保证操作者安全。该装置的动作与机器的其它动作实行互锁。

7、横梁：

315吨彩石金属瓦成型四柱液压机上、下横梁用立柱调节圆螺母支承，两端用锁紧螺母锁紧。上横梁位于立柱上部，用于安装工作缸，承受工作缸的反作用力。对中小型油压机其结构形式主要有铸造和焊接两种。315吨彩石金属瓦成型四柱液压机的上横梁采用铸造结构。上横梁通过立柱连接主机机身上半部，并安装工作油缸。为使其组成空间合乎要求，以及活塞平稳运行，因此要求上横梁安装油缸孔的轴线与安装油缸的台肩平面应垂直，上横梁与调节圆螺母接触面与主油缸台肩接触应平行，以及立柱穿过孔的的上下平面应平行等。与油缸连接时需要依靠圆螺母固定油缸。

8、滑块：

315吨彩石金属瓦成型四柱液压机滑块与主油缸活塞杆连接传递压力；通过导向套沿导柱导向面上下往复运动；安装工具等。需要较好的强度、刚度及导向结构。滑块也采用铸造结构。根据压制工艺的性质，滑块无论如何都不能弯曲，因此滑块常是上面敞开的箱形梁。滑块是315吨彩石金属瓦成型四柱液压机的主要运动部件，为保证油压机的精度要求，要求四导柱导向套孔轴线应相互平行，它应与连接活塞杆孔的中心线平行；这些孔轴线都应与活动横梁下平面相垂直；与活塞杆接触平面的下面要求平行。与活塞杆的连接方式可分为可动连接和固定连接。固定连接结构是通过活塞端面和以及圆柱面与滑块配合连接成不能具有相对运动的整体。315吨彩石金属瓦成型四柱液压机的连接方式是通过活塞杆头螺纹与螺母连接紧固于滑块内。

9、工作台：

工作台是315吨彩石金属瓦成型四柱液压机主机的安装基础。工作中承受机器本身的重量及全部载荷。也是选用铸造结构。315吨彩石金属瓦成型四柱液压机工作台是整机的基础性零件，是安装磨具的标准，还要安装顶出缸和其他零部件。因此对工作台面的不平度、各部件安装定位基面均应有必要的技术要求。与顶出缸的连接时采用螺钉及法兰盘将顶出缸固定在工作台上。另外在315吨彩石金属瓦成型四柱液压机工作台面上设有T型槽用以固定模具。

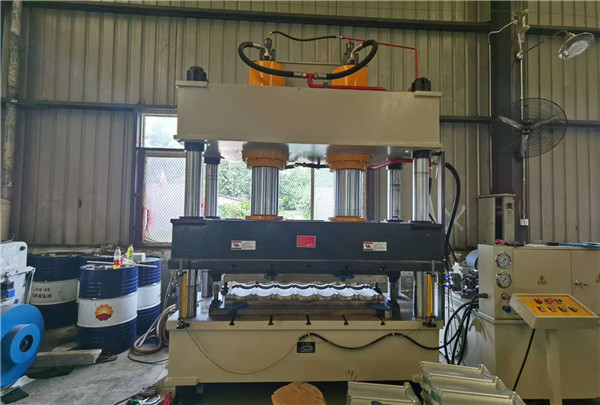

315吨彩石金属瓦成型四柱液压机
图片仅供参考，详情请咨询18306370979（微信同号）
