3000吨快速成型
液压机也叫金属拉伸
框架式液压机,主要适用于汽车覆盖件,家用电器,厨房用具,拖拉机,航天仪器,化工等工业部门。专为薄板拉伸、弯曲、成型、冲载落料、翻边作业而且开发设计的金属薄板冲压成型液压机。可完成自由锻压、模锻成型等工艺。
3000吨快速成型液压机结构:
1、机身
金属拉伸框架式液压机机身为整体框架式结构,左右立柱中间留有侧窗口,采用Q235优质钢板焊接结构, 二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好,本机试压达到31.5Mpa,压机机身不变形,但不可作为长期使用。
2、滑块
为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。
3、活塞杆
3000吨快速成型液压机主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理(0.10mm),使用寿命长。油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。
4、工作台、滑块T型槽的位置
工作台、滑块T型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm,倾斜到压力机后面落料。
5、外观
金属拉伸框架式液压机的外观颜色为草绿色(由订购方提供指定厂家购买)。滑块为橘红色,高压油管为红色(软管除外),回油管为黄色,油箱上平面为黄色。
产品特点:
1、制品成型时的温度、固化时间、压力大小、速度快慢的控制,均实现了PLC电脑数控;
2、软性着落工艺。快慢转换无冲击,保护了模具,大大提高了模具和3000吨快速成型液压机的使用寿命;
3、快慢速可调的预压工艺。根据制品配方技术要求,预压成型时流动性可数控设定,更适合大面积左右、上下结构复杂制件产品成型;
4、可设置多段恒温放气工艺。能较好地免除制品表面气泡、收缩变形等技术难题。

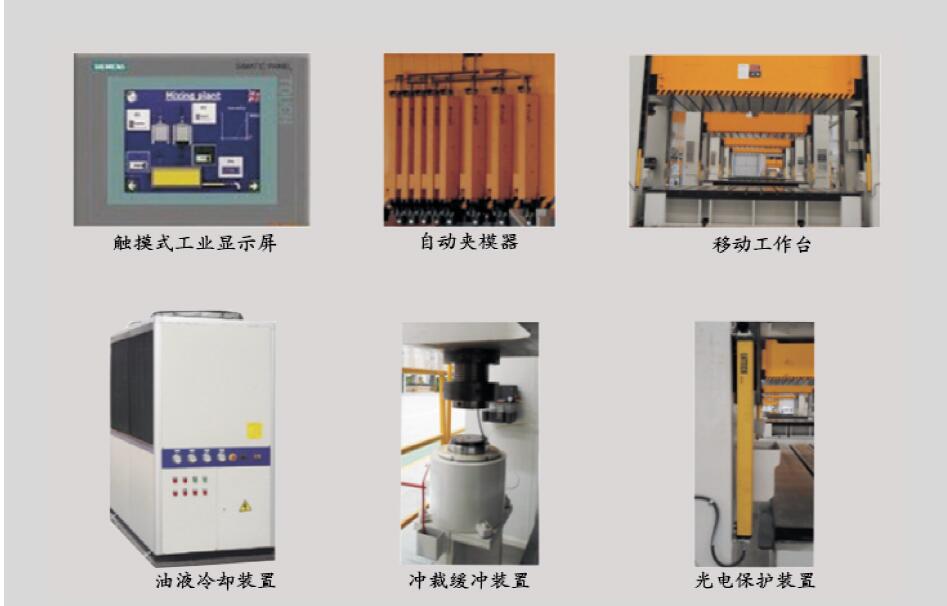

金属拉伸框架式液压机选配装置:
