1000吨快速框架液压机|1000吨薄板拉伸机
1000吨快速框架液压机|1000吨薄板拉伸机

1000吨快速框架液压机|1000吨薄板拉伸机热销

【产品描述】:1000吨框架液压机也可称为1000吨薄板拉伸机,主要适用于汽车覆盖件,家用电器,厨房用具,拖拉机,航天仪器,化工等工业部门。专为薄板拉伸、弯曲、成型、冲载落料、翻边作业而且开发设计的金属薄板冲压成型液压机。可完成自由锻压、模锻成型等工艺。

24小时免费服务热线

0632-5863817

1000吨框架液压机也可称为1000吨薄板拉伸机,主要适用于汽车覆盖件,家用电器,厨房用具,拖拉机,航天仪器,化工等工业部门。专为薄板拉伸、弯曲、成型、冲载落料、翻边作业而且开发设计的金属薄板冲压成型液压机。可完成自由锻压、模锻成型等工艺。

1000吨框架液压机主要部件描述

1、机身:

1000吨框架式薄板拉伸液压机机身为整体框架式结构,左右立柱中间留有侧窗口,采用Q235优质钢板焊接结构,二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好,本机试压达到31.5Mpa,压机机身不变形,但不可作为长期使用。

2、滑块

为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。

3、主吨位

主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理(0.10mm),使用寿命长。油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。

4、工作台、滑块T型槽的位置、尺寸

1000吨框架式薄板拉伸液压机工作台、滑块T型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm,倾斜到压力机后面落料。

5、机器的外观

机器的外观颜色为草绿色(由订购方提供指定厂家购买)。滑块为橘红色,高压油管为红色(软管除外),回油管为黄色,油箱上平面为黄色。

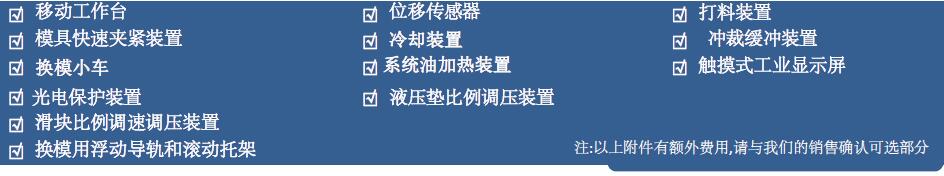

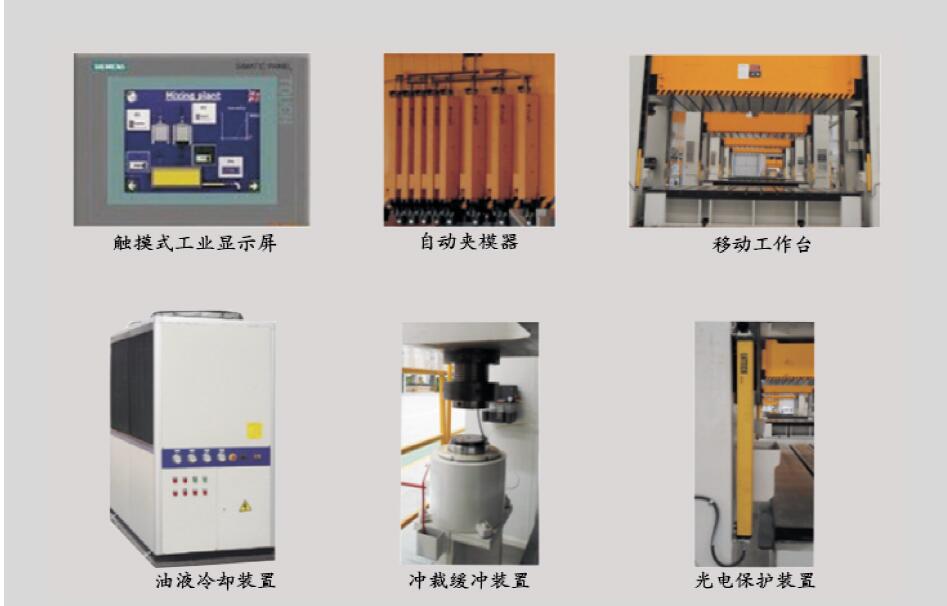

1000吨框架液压机选配装置

1000吨框架液压机选配装置
1000吨框架液压机选配装置

1000吨框架液压机液压系统

1、1000吨框架式薄板拉伸液压机液压系统采用进步的插装阀集成系统,油箱和液压系统为下置式,放在主机右侧边,主机与系统之间采用高压软管连接。油泵电机组和液压控制阀块在油箱上有序排列。配有独立的油液过滤装置,并可实现油位的显示,油温的控制和滤油器堵塞显示、报警。加油空气滤清器做废油区,凹于油箱平面50mm。
2、液压管路系统密封可靠,液压系统低压大通径管道有柔性接头隔震,通经20以上的管路连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐震压力表,管路及油箱内部均进行良好的除锈保洁处理。装压力表开关。
3、主液压泵采用轴向柱塞泵。
4、油箱设有油位指示,油箱侧面预留安装冷却器的进出油口的接口各一处,设备不配备冷却装置。

以上是我们公司生产的1000吨框架液压机也叫1000吨快速液压机详情简介,想了解更多内容请拨打18306370979(微信同号)陈女士!
