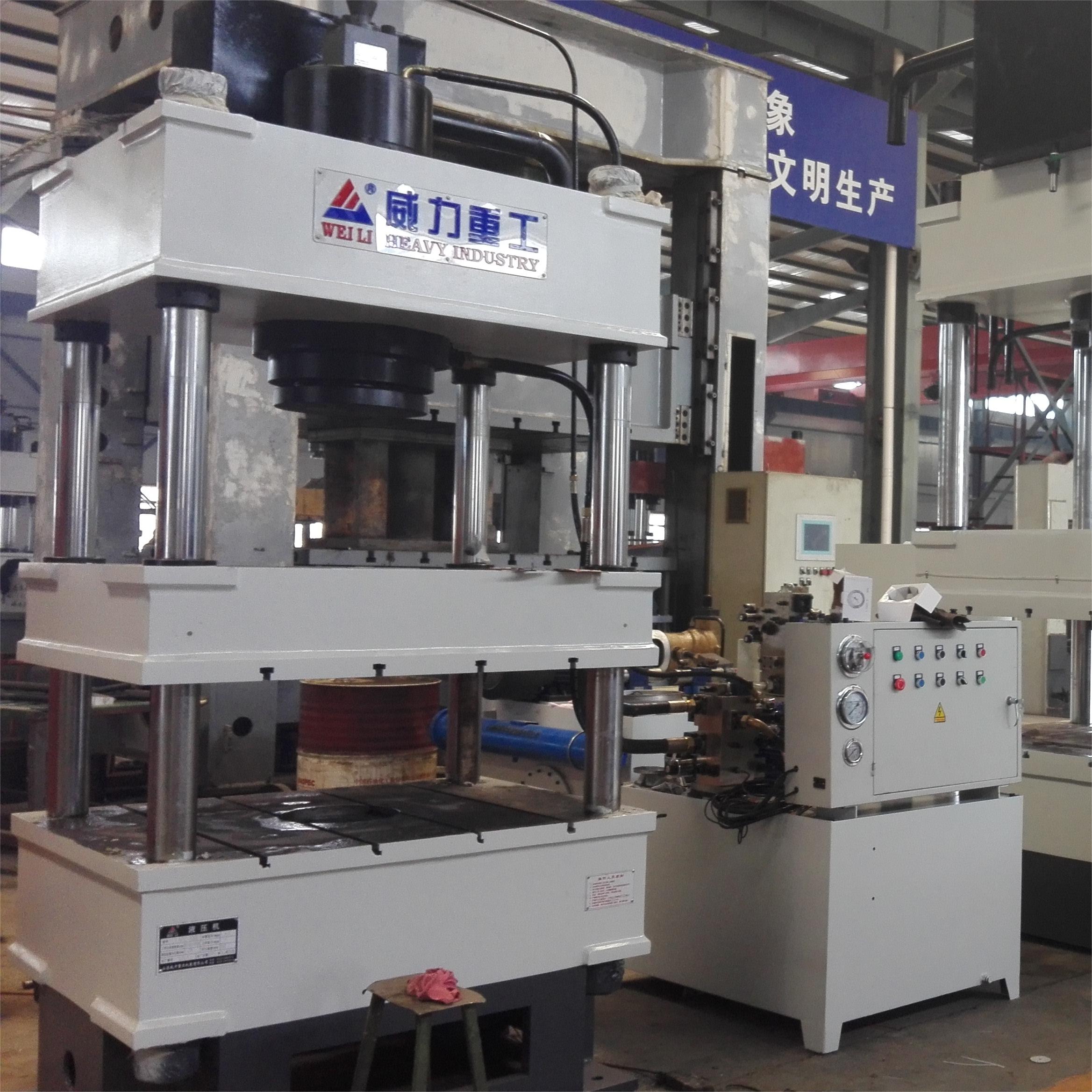

200吨三梁四柱液压机YW32-200T是一款小型液压机，这款液压机适用于金属材料的压制工艺，如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等，还可实现塑料制品、粉末制品的压制成型工艺。

200吨三梁四柱液压机分为主机、液压传动装置和电气控制装置三部分组成，具有独立的液压传动装置和电气控制箱，可以在操纵台集中控制，实现调整、手动和半自动循环三种操作规范，本机的工作压力、工作速度、行程范围等可根据工艺需要进行调节，并能完成顶出和拉伸工艺。

200吨三梁四柱液压机特点：

1、具有快速成型、节能、环保等主要特点。
2、采用四柱导向结构，导向精度高，抗侧向力强，适用于压制精度要求高、不对称产品。
3、采用锻钢精加工、加厚处理，具有刚性好，抗变形力强特点。
4、活动工作台由上向下运动，提高了产品加工精度及操作安全。
5、200吨三梁四柱液压机具有快速工进，慢速靠模功能，提高生产效率与模具使用寿命。

200吨三梁四柱液压机结构介绍：

200吨三梁四柱液压机为立式结构四柱三梁液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体，现将各部分简介如下：

1、机身

200吨三梁四柱液压机机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。(动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。)

2、行程限位装置

200吨三梁四柱液压机行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

3、油缸

油缸缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统

200吨三梁四柱液压机液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现200吨三梁四柱液压机的各种动作。
(1)油箱：油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。
(2)插装阀：采用BCV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。
(3)压力表：200吨三梁四柱液压机使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。
(4)压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。
