锚索盘成型需要多少吨液压机

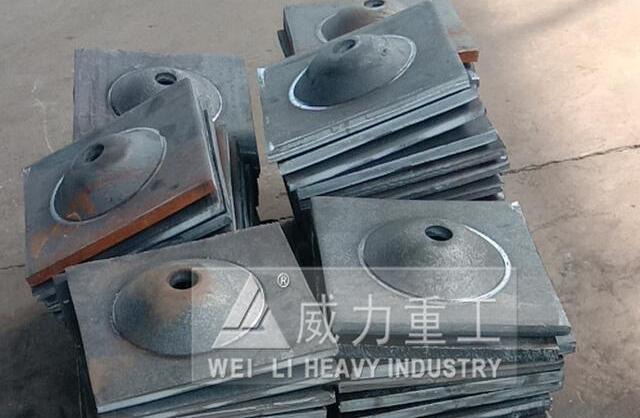

锚索盘也叫锚杆托盘,是煤矿中用来进行巷道支护用的,还可以用于对边坡,隧道,坝体进行主体加固。锚索盘的加工多采用液压机配合模具进行一次冲压成型,针对锚索盘的加工山东威力设计了锚索盘成型液压机,三梁四柱式结构,可以冲压各种不同规格的锚索盘,煤矿中常见的主要有蝶形托盘和平板形托盘。
图片仅供参考,详情请咨询18306370979(微信同号)

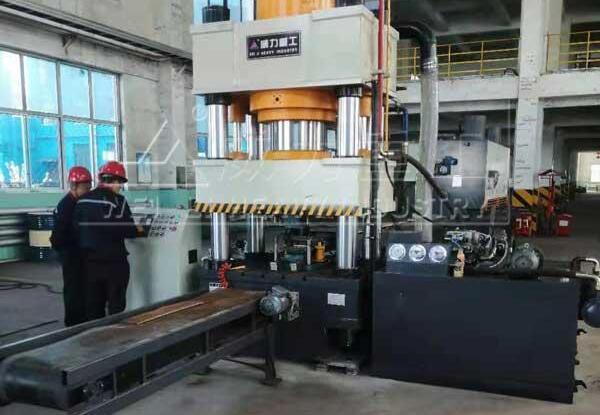

加工不同类型的锚索盘所需要的锚索盘成型液压机的吨位是不一样的,一般根据锚索盘的材质、尺寸、规格、工艺等,可以选择200吨、315吨、400吨、500吨、630吨等吨位的液压机设备。一般锚索盘采用235的普板,有的会用345的锰板,锰板比普板的硬度高一些,所需要的锚索盘成型液压机的吨位要选择大一点的。
图片仅供参考,详情请咨询18306370979(微信同号)
由于人类成本的提高,现在很多锚索盘的加工都需要自动化无人操作,山东威力可以为客户提供锚索盘全自动化生产线方案,包括锚索盘成型液压机、摇臂钻床、剪板机、机械手等设备,此方案山东威力重工已申请专利,山西、东北地区众多煤矿都已经实现了全自动化生产,技术成功性能稳定,既降低了成本,又提高了产能。我公司设计的各种锚索盘生产线申请了专利,可完成无人自动化操作,作业效率高,加工精度高,为多个国内知名煤矿供应锚索盘生产线。
图片仅供参考,详情请咨询18306370979(微信同号)
锚索盘成型工艺
1、按矿井不同的巷道支护需求,采用剪板机将钢板裁切成所需规格的钢板。
2、凸型的上钢模固定在活塞柱上,凹型的下钢模固定在锚索盘成型液压机的底板上,上下模需要同心度偏差不可以超出0.1MM,锚索盘凸形部位的倾斜角为30度,选择改进版四柱液压机完成压制成型。
3、按照各种直径的锚杆杆体需求的规格完成钻孔,钻孔部位在锚索盘平面的中心部位完成,不能偏斜,钻孔可选择钻床和冲床两种方法。外子完毕后,对锚索盘完成防腐蚀处理。
4、压制成型的锚索盘经过自动传送带传送出去,所有流程操控简单便利,一次剪切成型,提升了生产效率,降低了人力成本,为矿山企业带来了更高的经济效益,是现阶段锚索盘生产加工的理想设施。
图片仅供参考,详情请咨询18306370979(微信同号)
一些小型的锚索盘冲压成型,还可选择液压冲床、气动冲床当作冲压加工设备,效率更高。现阶段公司新研制的有气动冲床+送料机+模具,冲压150x150的托盘,可一分钟出15块左右。速度特别快,不用人工操控,简单方便。
