复合材料液压机插装阀工作原理
2021-02-26 08:49复合材料液压机液压控制系统整体包括5个插入阀集成块，插入阀的工作原理分析如下：

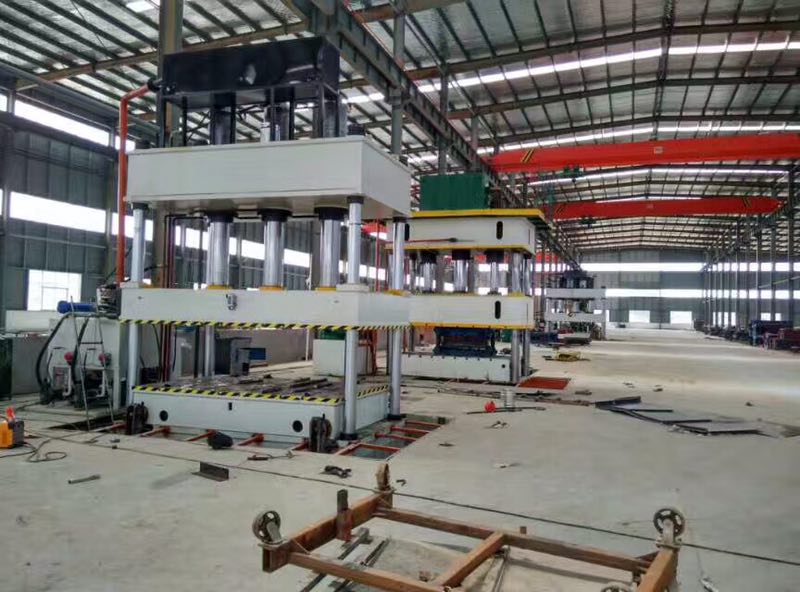

图片仅供参考，详情请咨询18306370979（微信同号）
F1和F2构成进油压力调节回路，F1为单向阀，用于防止系统中液压油回流泵。F2的先导溢流阀2用于调节系统压力，先导溢流阀1用于限制系统的最高压力，缓冲阀3和电磁换向4用于复合材料液压机液压泵的卸载和升压缓冲。
F3、F4构成主缸23油液三通电路，复合材料液压机先导溢流阀6用于保证主缸的安全阀，缓冲阀7和电磁换向阀8用于主缸上腔的减压缓冲。

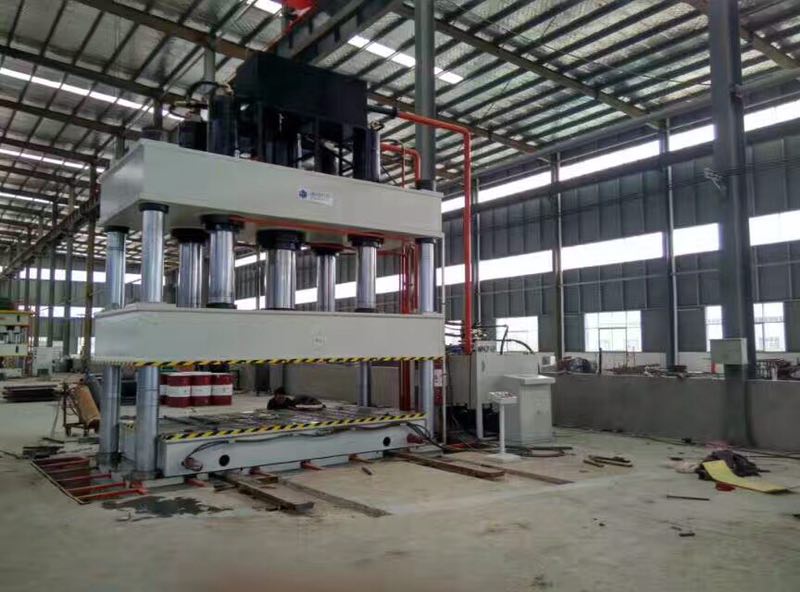

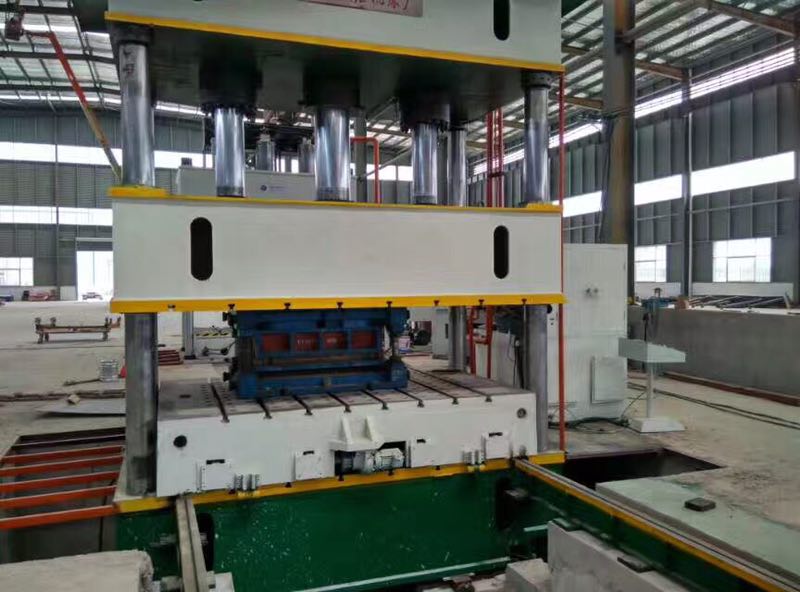

图片仅供参考，详情请咨询18306370979（微信同号）
F5、F6构成主缸下腔油液三通电路，复合材料液压机先导溢流阀11用于调节主缸下腔的平衡压力，先导溢流阀10是主缸下腔安全阀。
F7、F8构成复合材料液压机顶出缸上腔油液三通电路，先导溢流阀15为顶出缸上腔安全阀，单向阀14为顶出缸作为液压垫，活塞浮动时补充油。
F9、F10构成复合材料液压机的顶出缸下腔油液三通电路，先导溢流阀18为顶出缸下腔安全阀。
此外，复合材料液压机加油主阀F3、F5、F7、F9的控制油路上有选择梭子阀的压力，保证锥子阀关闭可靠，防止反压打开。
